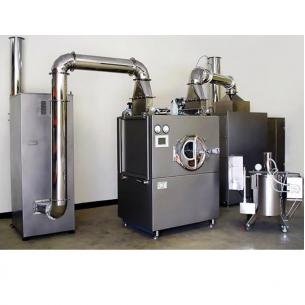

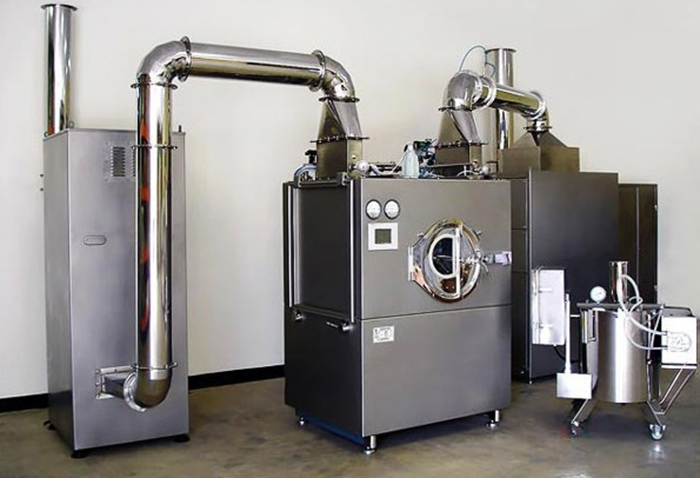

BG40.高效包衣機(全自動,10-150kg的産量) 包衣機,糖衣機,包衣鍋
包衣機,糖衣機,包衣鍋
型号: BG40.高效包衣機(全自動,10-150kg的産量) 包衣機,糖衣機,包衣鍋 查看同類
名稱:包衣機,糖衣機,包衣鍋
這一款是高效包衣機
設備的金額較大,您可以先看一下資料,如有疑問,來電咨詢.
1.适用于中藥,西藥片,藥丸
2.滴丸包衣,糖衣包衣及巧克力,糖果包衣
3.包衣的效果,工藝好.
生産能力: 10-150kg
滾筒轉速: 4-30(r/min)
包衣滾筒直徑: Φ600-1200 mm
排風機流量: 1285-7419 m3/h
潔淨空氣壓力: ≥0.4 mpa
主機重量: 200-850kg

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com


BG系列高效包衣機設備是适用于中、西藥片、藥丸等進行水相簿膜、有機薄膜表面包衣,水溶薄膜衣、緩、控釋性包衣、滴丸包衣、糖衣包衣及巧克力、糖果包衣的一種專用設備,廣泛應用于制藥及食品工業的規模及批量生産。



工作原理

BG系列高效包衣機是將被包衣的片芯在包衣機的滾筒内通過可編程序控制系統的控制,使之不斷的、連續地、重複地做出複雜的軌迹運動,在運動過程中,由控制系統進行可編程序控制,按工藝順序及參數的要求,將介質經噴槍自動地以霧狀噴灑在片芯的表面,同時由熱風櫃提供經10萬級過濾的潔淨熱空氣,穿透片芯空隙層,片芯表面已噴灑的介質和熱空氣充分接觸并逐步幹燥,廢氣由滾筒底部經風道由排風機經除塵後排放,從而使片芯形成堅固、光滑的表面薄膜。



産品特點

·由PLC和HMI組成的控制系統設計合理,編程靈活,可适應各種不同的制藥工藝需要,工作可靠,性能穩定,符合GMP要求。

·素蕊在流線形導流闆攪拌器作用下,翻轉流暢、交換頻繁、消除了素蕊從高處落下和碰撞現象,杜絕了碎片和磕邊,提高成品率。導流闆上表面窄小,避免了敷料在其表面的粘附,節約了敷料,提高了藥品質量。

·恒壓變量蠕動泵,取消了回流管。滾輪的回轉半徑随壓力變化而随時變動,輸出漿料與噴漿量自動平衡,穩定了霧化效果,簡化了噴霧系統,防止了噴槍堵塞,節約了敷料,且清洗簡單,無死角。

·專爲包衣設計、制造的噴槍,霧化均勻、噴霧面大,萬向可調噴頭不受裝量多少影響;噴槍堵塞清洗機構,可使包衣連續進行,縮短包衣時間,節省包衣敷料。



技術參數

型号

BG-150

BG-80

生産能力

150 kg

80 kg

滾筒轉速

4-20 r/min

4-24 r/min

主機功率

2.2 kw

1.5 kw

外形尺寸

1760×1320×2030 mm

1480×1030×1920 mm

包衣滾筒直徑

Φ1200 mm

Φ930 mm

排風電機功率

5.5 kw

3 kw

排風機流量

7419 m3/h

5268 m3/h

熱風電機功率

1.5 kw

1.1 kw

熱風機流量

2356 m3/h

1685 m3/h

潔淨空氣壓力

≥0.4 MPa

≥0.4 MPa

耗氣量

≤106 kg/h

≤85 kg/h

主機重量

850 kg

600 kg



型号

BG-40

BG-10

生産能力

40 kg

10 kg

滾筒轉速

4-28 r/min

4-30 r/min

主機功率

1.1 kw

0.55 kw

外形尺寸

1210×920×1830 mm

950×750×1530 mm

包衣滾筒直徑

Φ780 mm

Φ600 mm

排風電機功率

2.2 kw

0.75 kw

排風機流量

3517 m3/h

1285 m3/h

熱風電機功率

0.75 kw

0.37 kw

熱風機流量

1285 m3/h

816 m3/h

潔淨空氣壓力

≥0.4 MPa

≥0.4 MPa

耗氣量

≤74 kg/h

60 kg/h

主機重量

500 kg

200 kg








BG-40高效包衣機技術資料



用途:BGW系列無孔包衣機是制藥工業固體制劑生産中的主要設備之一,主要用于片劑、丸劑等有機膜包衣、水溶膜包衣、緩釋性和控釋性、糖衣包衣等。廣泛用于制藥、食品等行業。



原理:在包衣滾筒回轉作用下,素芯在滾筒内連續運動。蠕動泵將包衣介質輸送到噴槍噴覆在素芯表面,在負壓條件下,進風空氣處理單元按設定的程序和工藝參數向片床内供給潔淨的熱風,對素芯進行幹燥;熱風通過素芯層底部經排風空氣處理單元排出,使噴覆在素芯表面的包衣介質快速形成堅固、細密、光整、圓滑的表面薄膜,完成包衣。



特點:BGW系列有無包衣機是我司廣泛吸收、消化國外先進技術,結合國情研發成功的高性能包衣設備。該機采用PLC控制,具有工藝過程穩定、生産效率高、包衣材料與能源消耗低等特點。采用優質奧氏體不鏽鋼制造,轉角圓弧過度,無死角、無殘留;内外表面經高度抛光,易于清洗。符合藥品行産的GMP要求。



技術參數

型号

BG-40

生産能力

40大裝量Kg/次

淨化級别

10萬級

加熱

電或蒸汽

耗用

9Kw

蒸汽

4.5Kg/h

配耗用功率

傳動

1.1kw

送風

0.75kw

排風

2.2kw

滾筒直徑

700φmm

轉速

0-32/min

溫度

工作

80

均勻

±2℃

風機流量

熱風機

1285 M3/h

排風機

3517 M3/h

滾筒調節速範圍

3-27 R/min

熱過濾精度

0.3 um

供料空氣機氣壓

0.4 Mpa

加料口直徑

300 mm

尺寸

主機

1000*800*1900mm

高效防震熱風機

9000*800*1935mm

除塵防震消音排風機

820*720*1750mm



制作及加工标準

1、箱體外表平整<5%度,光潔度0.4um,其中主機面闆進行“光污染處理”主機部件采用沖壓模具成形、流線型好、整機美觀、氩弧焊接、精密抛磨。

2、PLC全程輸入程序控制系統爲加拿大公司生産,觸摸屏爲加拿大公司生産,全電腦輸入及輸出并可設定程序,程序自控、自檢、超溫故障報警、操作簡便。

3、整機空氣淨化程度高、高效、節能、密閉工作(10萬級)

4、制作過程均依據企業産品執行标準及參照制藥企業實施GMP指南的設備制作标準制造。

5、其它制作标準均以行業及企業标準規範執行。



主要功能配置

名稱

單位

數量

觸摸屏

1

氣動攪拌供料桶

1

調速電機

1

變頻器

1

送引風機

2

淨化過程

送風

1

出風

1

噴槍

2

其它配件

配套



材料外購件及供應(整機爲不鏽鋼材制作)

序号

名稱

規格型及材料

單位

數量

制作及供應

1

主機

304-2B鏡面闆、材厚δ2.0

1

自制

2

熱風機

304-2B磨砂闆材厚δ内1.21.2

1

自制

3

排風機

304-2B磨砂闆、材厚δ1.2

1

自制

4

供料桶

304-2B鏡面闆、δ1.2

1

自制

5

調速電機

JDIA40d

1

國産優質

6

觸摸屏

PLC5.7″單屏四出兩入模塊

1

加拿大

7

變頻器

TE380100級補償曲線

1

國産優質

8

送、引風機

B47212

2

國産優質

9

蠕動泵


1

國産優質

10

高效過濾器

高效、亞高效

2

國産優質

11

噴槍

LPA100

1

進口

12

有孔滾筒

316L鏡面、材厚δ2.0

1

自制

13

集灰袋

無紡布

1

自制

14

槍架

304-2B

1

自制
