WYL-S.應力儀:數顯讀數,連接電腦出圖像. 圖像應力儀
圖像應力儀
型号: WYL-S.應力儀:數顯讀數,連接電腦出圖像. 圖像應力儀 查看同類
名稱:圖像應力儀
這台,也有定量檢測的功能.
1.定量:單位是nm,納米值.

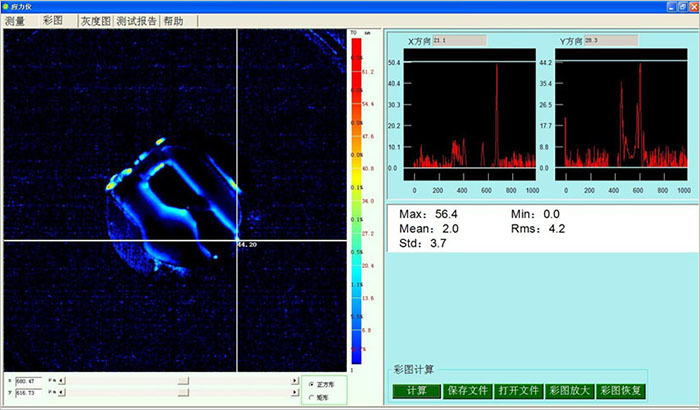

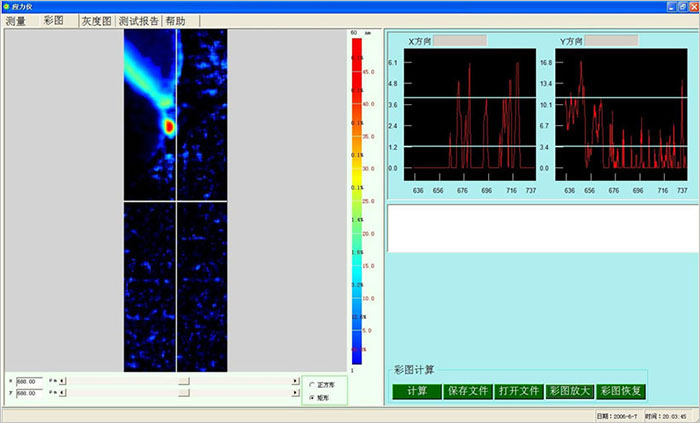

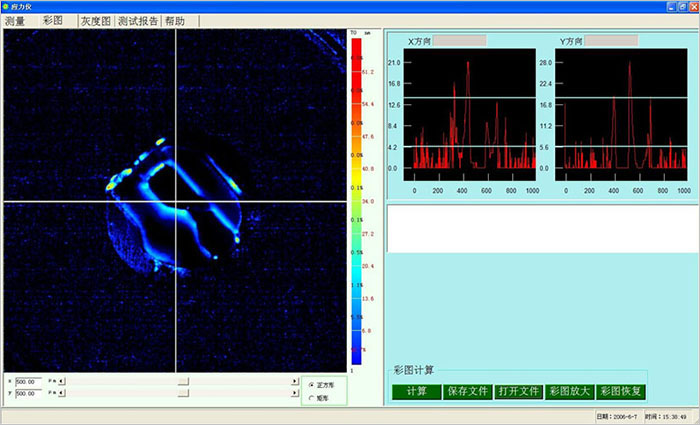

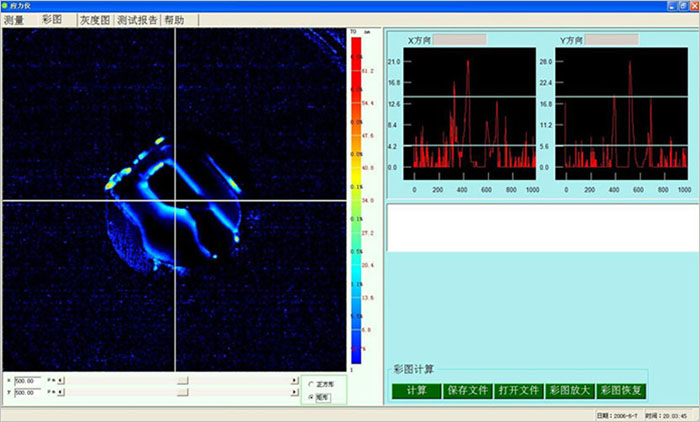

2.可以連接電腦,出圖像.可以直接的觀測.
應力測量範圍: 0~158nm
分辨率: 0.1nm

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com




1.觀察範圍和樣品尺寸: 觀察範圍是視場的範圍, 樣品的尺寸可以大于視場的範圍,隻要觀察的部分可以放于視場中,就可以觀測.

2.測量單位:如果度數是角度的,你可以乘以系數,自己換算成納米值.

型号

品名

定量

,定性

測量單位

1.角度,度盤

2.光程差

(納米)

測量範圍

實際測量中,0-150nm的範圍足夠.

讀數

小單位

精度

1

WYL-2

應力儀

定性


0-560nm


用眼睛看,對比色卡,估算應力範圍

2

WYL-3

度盤應力儀

定量
定性

角度

0-280nm

0.2nm

5nm

3

WYL-S

應力儀

成像系統

定量
出圖像

光程差(數顯)

0-150nm

0.2nm

5nm,可連電腦出圖像

4

LZY-150

立式應力儀

(數顯)

定量
定性

光程差(數顯)

0-150nm

0.1nm

4nm

5

WZY-250A

卧式應力儀

(數顯)

定量
定性

光程差(數顯)

0-150nm

1nm

4nm

6

WZY-250

卧式應力儀

定量
定性

角度

0-150nm

1

1

7

SZY-150

便攜式應力儀

定性


0-150nm


用眼睛看,對比色卡,估算應力範圍



WYL-S.應力儀:數顯讀數,連接電腦出圖像.

WYL-S數字圖像應力儀是用來測定透明物體由于内應力而産生的雙折射大小的儀器。它根據光彈性原理,采用CCD攝像頭和圖像處理技術來實現物體内應力的測量。本儀器具有易用的操作界面、應力分析計算、應力分布圖像顯示功能,一次可測量較大物體面積内的應力,測量操作簡單方便,非常适用于工業應用。

這種應力(雙折射)的來源,是由于不均勻的冷卻或外界機械作用等原因引起的,它直接影響光學玻璃、玻璃制品、透明塑料制品的質量。因此,應力控制是光學玻璃、玻璃制品、透明塑料制品等生産工藝中極其重要的一個環節。本應力儀可通過觀察應力來定性或定量來鑒定制品(被測件)質量,被廣泛應用于光學玻璃、玻璃制品、透明塑料制品工業作快速、大量的檢驗,解決了實際上無法通過數學運算的複雜問題。



技術指标

應力測量範圍:0~158nm

分辨率:0.1nm

光源:632.8nm的大功率LED燈

電源:AC220V±22V;50Hz±1Hz

質量(淨重) :28kg

外形尺寸(L×b×h):390mm×482mm×1300mm



儀器結構

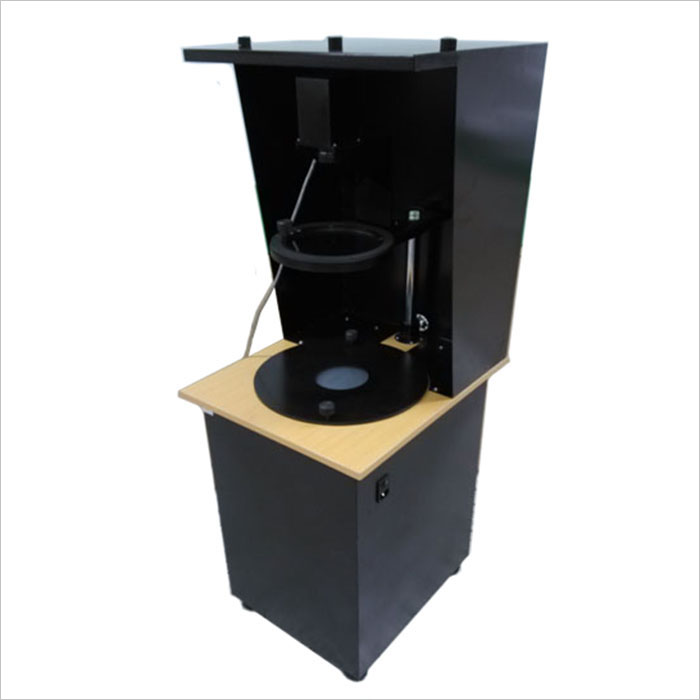

應力儀外形圖如下所示








本儀器結構有如下特點

1.根據試樣大小,可松開高度調整螺釘(5),借助支柱(11)上下移動到合适位置。

2.松開固定螺釘(2),更換物體托盤(3),可改大通光口徑。

3. 鏡頭(8)上的兩個螺釘可以分别調焦和調光強。

4. 在亮室内,可以采用适當大小的黑布,用3個固定螺釘(9)壓住,把敞開的測量區遮蓋住,進行測量。

5. 采用LED光源,使儀器無發熱源,可進行長時間測量。

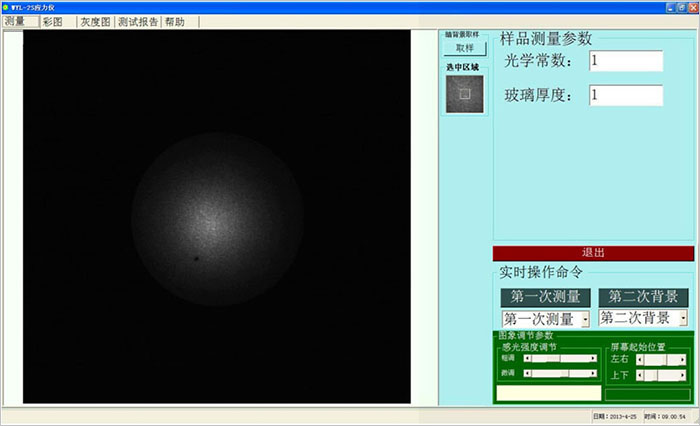

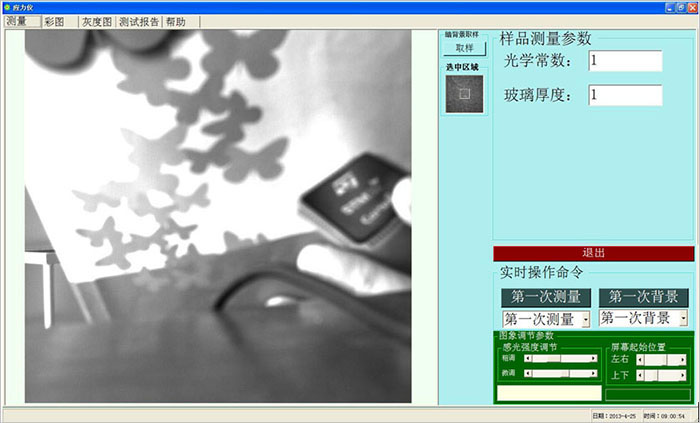

6. 對物體擺放沒有嚴格要求,使測量簡單方便,隻需轉動轉動盤(6),使刻線對準0,1,2,3四個位置,分别采集四幅圖像就可以完成測量。
















儀器的維護與保管

1.儀器應放置在通風幹燥處。偏振鏡應防潮、防濕。

2.工作台毛玻璃是應力極小的玻璃制成的。使用時,被測件要小心輕放,以免損壞毛玻璃,使用損壞,不能随便拿有應力的玻璃代用。否則會影響測量精度。

3.儀器搬運時,應避免強烈振動,以防止偏振鏡、全波片、CCD鏡頭等走動,影響使用精度.
