磁粉探傷機(卧式大型機)

客戶你好,
探傷儀是專業性很強的檢測設備,需要選擇适合的探傷方法,才可以事半功倍.
一.磁粉探傷(1-2mm,直流電可以到3-4mm)比較直觀,實用.市場上很多産品都選擇磁粉探傷.

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

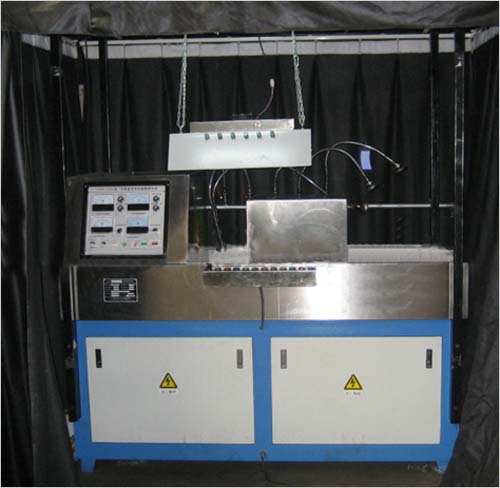

型号:CBW-3000

名稱:半波整流的機型,探測深度可以達到3-4mm 熒光磁粉探傷機(卧式大型機型,以下均爲大型機型)

半波整流的機型,探測深度可以達到3-4mm
磁化方式：周向、縱向、複合三種磁化方式
周向磁化電流：
AC 0-3000A有效值，連續可調
DC 0-3000A平均值（半波兩倍于平均值），連續可調
縱向磁化磁勢：
AC 0-18000AT有效值，連續可調
DC 0-18000AT平均值（半波兩倍于平均值),連續可調
電極間距: 0-500mm電動可調
暫載率: ≥25%
夾持方式：氣動夾緊
探傷靈敏度：15/100A1型試片清晰顯示
探傷節拍：約10秒/件(上下料及觀察時間除外，探傷時間和工藝過程可根據需方實際需要，程序可調整)

型号:CDG-2000,4000,9000

名稱:這款是通用件,标準件的款式,适合容易夾裝的物件,如果是萬向節, 熒光磁粉探傷機(通用件,标準件)

這款是通用件,标準件的款式,适合容易夾裝的物件,如果是萬向節,連杆,曲軸等零件,需要購買同系列的專用夾具型号.
規格有1000,2000,4000,6000,9000A.
周向磁化電流：AC 0-9000A（标準試件）有效值，連續可調
縱向磁化磁勢：AC 0-24000AT有效值，連續可調
暫載率：≥25%
探傷靈敏度：7/50A1型試片清晰顯示
探傷節拍：約35秒/件(人工上料及觀察時間除外，探傷時間和工藝過程可根據需方實際需要，程序可修整)
固定式紫外燈紫外線輻照度：工件探測面紫外線輻照度≥1000μW/cm2
周向采用通電法，磁化電流無極可調，對于長度1200mm以内的通心管件亦可采用穿棒法感應磁化（小孔心管件除外）
電極間距： 0～2800mm可調
可兼顧熒光磁粉探傷及普通濕法磁粉探傷
電極闆直徑: Φ600mm

型号:CDW-4000

名稱:(汽車半軸) 熒光磁粉探傷機

這款主要是檢測汽車半軸
周向磁化電流：AC 0-4000A有效值，連續可調
縱向磁化磁勢：AC 0-24000AT，有效值，連續可調
磁化靈敏度：A型2#試片顯示清晰
暫載率：≥30%
電極間距：0-1500mm，連續可調
磁化方式：周向、縱向、複合磁化
退磁方式：自動衰減式退磁
縱向退磁磁勢：AC：24000-0 AT，有效值，連續可調
周向退磁電流：AC：4000-0 A，有效值，連續可調
退磁效果：≤160A/M（0.2mT）
電源：三相四線380V±10% 50HZ,大瞬時180A

型号:CEW-2000,6000,9000

名稱:交直流電,探傷深度可以達到3-4mm,一般交流單可以到1-2 熒光磁粉探傷機

CEW系列是交直流電,探傷深度可以達到3-4mm,一般交流單可以到1-2mm.
規格有,100,2000,4000,6000,9000A
周向磁化電流：AC 0-6000A有效值，連續可調
縱向磁化磁勢：AC 0-18000AT，有效值，連續可調
磁化靈敏度：15/50A1試片顯示清晰
暫載率：≥30%
電極間距：250-1800mm，連續可調
磁化方式：周向、縱向、複合磁化
退磁方式：自動衰減式退磁
縱向退磁磁勢：AC：18000-0 AT，有效值，連續可調
周向退磁電流：AC：6000-0 A，有效值，連續可調
退磁效果：≤160A/M（0.2mT）
電源：三相四線380V±10% 50HZ,大瞬時180A

型号:CXW-18000AT

名稱:針對形狀複雜,無法簡單夾裝的零件,采用的是橫向,縱向都有線圈加磁熒光磁粉探傷機

這一款是針對形狀複雜,無法簡單夾裝的工件,采用的是橫向,縱向都有線圈加磁方式.
磁化方式：複合磁化方式
AB相磁化磁勢：AC：0-18000AT 有效值，帶斷電相位控制
BC相磁化磁勢：AC：0-18000AT 有效值，帶斷電相位控制
CA相磁化磁勢：AC：0-18000AT 有效值，帶斷電相位控制
暫載率：≥25％
工作方式：手動和自動
探傷靈敏度：15/50 A1型試片顯示清晰
磁化線圈當量内徑：Ф500mm
工作節拍（約）：12秒/件(上下料及觀察時間除外，探傷時間和工藝過程可根據需方實際需要，程序可調整)
退磁方式：穿過遠離法退磁
紫外線強度：距紫外線光源380mm工件表面處≥1500μW/cm2
退磁效果：≤0.3mT
電源：三相四線 380V± 10％ 50Hz 約250A

型号:CDG-2000

名稱:這款是圓銷專用(另外有通用件,标準件的機型.規格有2000,4000,6000,9 熒光磁粉探傷機

檢測各種圓銷産品
周向磁化電流：AC 0-2000A有效值，連續可調
縱向磁化磁勢：AC 0-12000AT有效值，連續可調
磁化靈敏度：15/50A1型試片顯示清晰
暫載率：≥30%
電極間距：50-300mm，可調
工作方式：手動/自動運行
磁化方式：周向、縱向、複合磁化
電極間距調整方式：電動
夾緊方式：氣動
紫外線強度：距光源380mm工件表面處≥800μW/cm2;

型号:CDG-4000

名稱:曲軸熒光磁粉探傷機

采用電流與磁場從工件中心通過的二次感應法對工件進行複合磁化，使磁力線旋轉。從而一次探傷可檢查工件表面和近表面因鍛壓、淬火、研磨、疲勞而引起的裂痕及夾渣等細微的缺陷。
周向磁化電流： AC 0-3000A（有效值）連續可調,帶斷電相位控制
縱向磁化磁勢： AC 0-18000AT（有效值）連續可調,帶斷電相位控制
磁化方式：周向、縱向、複合磁化三種
電極間距： 0-1200mm
夾緊行程： 50 mm；雙向
探傷節拍：班産量不少于 600件
退磁效果：退磁後工件上剩磁小于 160A/m（2GS）
紫外線強度：距工件 380mm處,照度大于或等1000uW/cm2

型号:CDG-4000

名稱:閥門,閥體. 熒光磁粉探傷機

周向磁化電流：AC 0-4000A有效值，連續可調
縱向磁化磁勢：AC 0-18000AT有效值，連續可調
磁化靈敏度：15/50A1型試片顯示清晰
暫載率：≥30%
電極間距：50-300mm，可調
工作方式：手動/自動運行
磁化方式：周向、縱向、複合磁化
電極間距調整方式：電動
夾緊方式：氣動
探傷靈敏度：15/50A1型試片清晰顯示
剩磁量：≤0.3mT（240A/m）
探傷節拍：長約30秒/件(探傷時間和工藝過程可根據需方實際需要，程序可調整)

型号:CDG-4000

名稱:連杆熒光磁粉探傷機

CDG-4000多功能熒光磁粉探傷機系機電組合式半自動熒光磁粉探傷設備，由電源控制系統、夾持磁化裝置、磁懸液噴淋系統，熒光系統等幾大部分組成，适用于以濕式磁粉法檢測由鐵磁性材料制成的連杆表面及近表面因鑄造、鍛造、加工、疲勞等各種原因引起的裂紋和各種細微缺陷
周向磁化電流：AC 0-4000A有效值，連續可調
縱向磁化磁勢：AC 0-18000AT，有效值，連續可調
磁化靈敏度：A型1#試片顯示清晰
暫載率：≥25%
電極間距：0-1200mm，可調
運行方式：手動、自動運行
磁化方式：周向、縱向、複合磁化
退磁方式：自動衰減式退磁
縱向退磁磁勢：AC：18000-0 AT，有效值，連續可調
周向退磁電流：AC：4000-0 A，有效值，連續可調
退磁效果：≤240A/M（0.3mT）

型号:CDG-6000

名稱:汽車輪毂熒光磁粉探傷機

該設備是爲油田、内燃機、汽車、機械、軍工、船舶等行業用的磁粉探傷機
周向磁化電流：AC 0-6000A有效值，連續可調
縱向磁化磁勢：AC 0-18000AT，有效值，連續可調
磁化靈敏度：A型1#試片顯示清晰
暫載率：≥25%
電極間距：0-1200mm，可調
運行方式：手動、自動運行
磁化方式：周向、縱向、複合磁化
退磁方式：自動衰減式退磁
退磁效果：≤160A/M（0.3mT）

型号:CDW-24000

名稱:圓鋼熒光磁粉探傷機

采用通過式結構，适用于直徑90㎜到250㎜、長度4m—10m圓鋼的磁粉檢測
磁轭磁化磁通：AC 0-24000AT（150A×160T/2），連續可調
磁化靈敏度：A型2#試片顯示清晰
暫載率：100%
磁化方式：磁轭感應磁化
紫外線強度：距紫外線光源381mm處≧6000μW/cm2
運行方式：手動、連動運行

型号:CDW-24000AT

名稱:鋼坯專用熒光磁粉探傷機

根據鋼坯尺寸，調整好磁扼高度，選擇好周向、縱向磁化電流，鋼坯通過時，此時即可對鋼坯進行自動檢測和手動檢測
周向磁扼磁化磁勢：AC 0-24000AT 連續可調
磁化靈敏度：A型1#試片顯示清晰
暫載率：100%
磁化方式：周向磁化
紫外線強度：距紫外線光源381mm處≧4000μW/cm2
運行方式：手動、自動運行
電源：三相四線380V±10% 50HZ,大瞬時200A

型号:CEW-4000A

名稱:鋼管管端熒光磁粉探傷機

機電分立式半自動管端專用熒光磁粉探傷在線設備
周向磁化電流AC：0–6000A
縱向磁化磁勢DC：0–20000AT
退磁方式: 自動退磁系統
退磁效果 : ≤0.2mT
電源: 三相四線380V±10%,50Hz

型号:CJW-4000

名稱:石油鑽杆熒光磁粉探傷機

該機爲專用型磁粉探傷機設備，主要用于石油鑽杆、抽油杆等軸類鐵磁性機械零件的濕法磁粉探傷。
周向磁化電流：AC　0-4000A（有效值）連續可調，帶斷電相位控制功能
縱向磁化磁勢：AC　0-20000AT（有效值）連續可調，帶斷電相位控制功能
線圈尺寸：内徑250mm
退磁效果：工件退磁後的剩磁不大于0.2MT
電極間距：0－600mm可調　
夾緊方式：氣動夾緊
探傷靈敏度：工件表面用A型15／50試片貼面，清晰顯示

型号:CJW-6000

名稱:氣瓶專用熒光磁粉探傷機

CJW-6000型氣瓶專用磁粉探傷機系機電組合型半自動熒光磁粉探傷設備
周向磁化電流：AC 0-6000A有效值，連續可調，帶斷電相位控制
縱向磁化磁勢：AC 0-24000AT有效值，連續可調，帶斷電相位控制
電極間距：200～3000mm可調
暫載率：≥25%
夾持方式：氣動夾緊
運行方式：手動/自動
探傷靈敏度：15/50A1型試片清晰顯示；實物裂紋試件的裂紋清晰可辨
探傷節拍：長約25秒/件(探傷時間和工藝過程可根據需方實際需要，程序可調整)

型号:CJW-9000

名稱:環形件熒光磁粉探傷機

CJW-9000型環形件磁粉探傷機,進口PLC控制，設備可手動自動運行
周向磁化電流：AC：0-9000A，有效值，連續可調
縱向磁化磁勢：AC：0-24000AT，有效值，連續可調
磁化方式：周向、縱向、複合磁化
磁化靈敏度：15/50A1型試片顯示清晰
暫載率：≥ 30%
運行方式：手動、自動運行
退磁效果：≤0.2mT

型号:CLG-2000

名稱:滾柱熒光磁粉探傷機

CLG-2000型微機控制交直流熒光磁粉探傷機系機電組合式半自動熒光磁粉探傷設備
磁化方式：周向、縱向、複合三種磁化方式
周向磁化電流
AC 0-2000A有效值，連續可調，帶斷電相位控制
DC 0-1000A平均值，連續可調（半波兩倍于平均值）
縱向磁化磁勢：AC 0-12000AT有效值，連續可調，帶斷電相位控制
電極間距：約20-200mm可調
暫載率：≥30%
運行方式：手動/自動
探傷靈敏度：15/50A1型試片清晰顯示
探傷節拍：約6秒/件 (上下料及觀察時間除外，探傷時間和工藝過程可根據需方實際需要，程序可調整)

型号:CXG-2000

名稱:氣門熒光磁粉探傷機

CXG-2000型氣門在線熒光磁粉探傷機系機電組合式半自動熒光磁粉探傷設備
周向磁化電流: AC 0-2000A有效值，連續可調，帶斷電相位控制
縱向磁化磁勢：AC 0-12000AT有效值，連續可調，帶斷電相位控制
電極間距：約50-300mm可調
暫載率：≥30%
運行方式：手動/自動
探傷靈敏度：15/50A1型試片清晰顯示
探傷節拍：約6秒/件 (上下料及觀察時間除外，探傷時間和工藝過程可根據需方實際需要，程序可調整)
