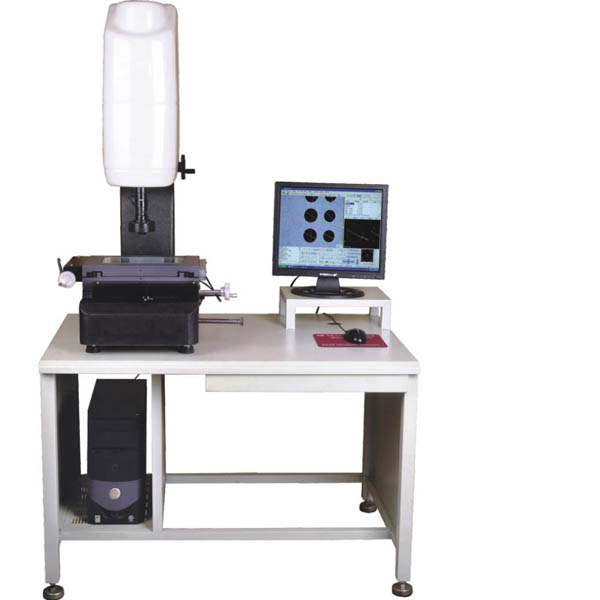

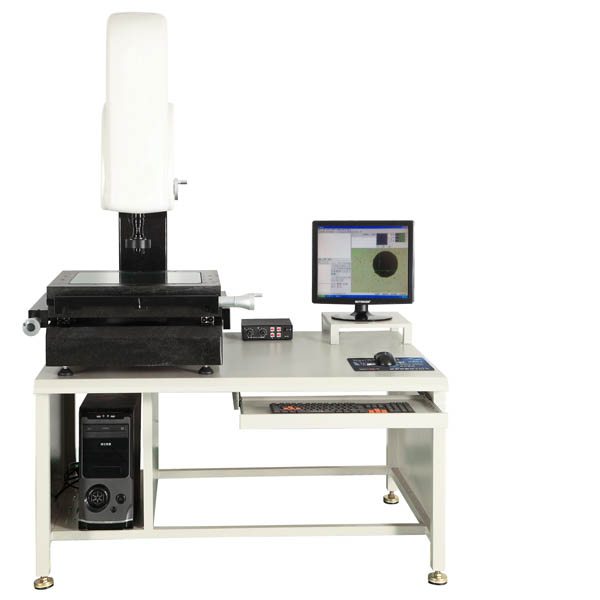

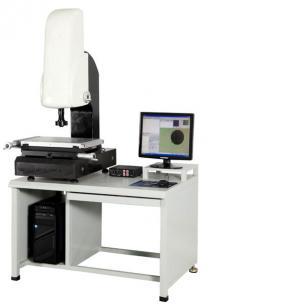

VMS系列
二次元影像測量儀
型号: VMS系列 查看同類
名稱:二次元影像測量儀

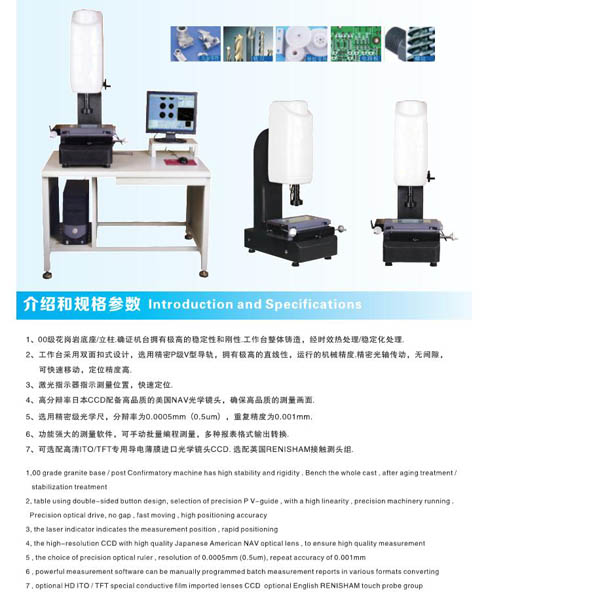

1、00級大理石底座立柱/工作台面,保證具有高的儀器穩定性及剛性.
2、台灣精密V型導軌和研磨級光軸;确保儀器高穩定性,高精度,高速度
3、國産新天高精度光栅尺0.5um
4、手動變倍鏡頭,改變倍率後不需要重新校正。
5、日本SONY索尼高分辯率彩色攝像機800TV線,保證擁有高品質的測量畫面。

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com


型号 名稱 結構 X,Y軸測量範圍 Z軸範圍 分辨率 精度 備注
VMS2010 二次元影像測量儀 懸臂(手動)
X,Y軸移動
Z軸上下移動
200*100 有效空間245mm
調焦行程180mm
工作距離95mm
光學尺分辨率:X/Y/Z軸0.0005mm ≤3UM+L/200
VMS3020 二次元影像測量儀 懸臂(手動)
X,Y軸移動
Z軸上下移動
300*200 有效空間245mm
調焦行程180mm
工作距離95mm
光學尺分辨率:X/Y/Z軸0.0005mm ≤3UM+L/200
VMS4030D 二次元影像測量儀 龍門(電動)
X,Y軸移動
Z軸上下左右移動
400*300 有效空間245mm
調焦行程180mm
工作距離95mm
光學尺分辨率:X/Y/Z軸0.0005mm ≤3UM+L/200
VMS5040D 二次元影像測量儀 龍門(電動)
X,Y軸移動
Z軸上下左右移動
500*400 有效空間245mm
調焦行程180mm
工作距離95mm
光學尺分辨率:X/Y/Z軸0.0005mm ≤3UM+L/200



規格

參數

VMS2010

VMS3020

VMS4030

VMS5040

X/Y軸行程

200*100

300*200

400*300

500*400

Z軸行程

有效空間245mm,調焦行程170mm 工作距離95mm

玻璃台面尺寸

300*200

330*230

430*330

530*430

傳動型式

XYZ三軸精密V型交叉導軌!X/Y軸光杆傳動、Z軸光軸傳動

數字測量系統

光學尺分辨率:X/Y/Z0.0005mm

多功能數據處理器可測點、線、圓弧、圓、角度等

影像瞄準系統

攝像機:日本彩色1/3″CCD 攝像機放大倍率30-230X

鏡頭:高清變倍鏡頭//連續放大倍率0.7-4.5X

照明系統

表面光源與透射光源LED冷光源、壽命長、亮度可調

儀器外形尺寸(L*W*H

600*400*1100

750*500*1100

850*600*1200

1050*750*1200

儀器重量(KG

150

180

250

280



儀器選配件

儀器配件

1X鏡筒(標配)              0.5X鏡筒(選配)

變焦鏡

0.7X4.5X                   0.7X4.5X

附加鏡

視頻倍率

物方視場(mm

視頻倍率

物方視場

工作距離

0.5X()



2X(選)

15X115X

30X230X

60X460X

203.2

101.6

50.8

7.5X48X

15X96X

30X190X

406.4

203.2

10.61.6

175

96

32


儀器配置表

機型

VMS2010/3020/4030/5040(新機型)

CCD

高分辨率彩色CCD1/3700TVL(日本索尼)

鏡頭

連續變倍高清晰鏡頭

軟體

VMS測量軟體(含視頻卡、光碟及加密鎖)

光柵尺

高分辯率光栅尺寸0.0005MM

LED光源

LED冷光源長壽命可調光源

數據處理器

多功能數據集中型處理盒

導軌

台灣高精度V型導軌

鑄件工作臺

整體鑄造,多次處理一體工作台

基座及機身

00級大理石

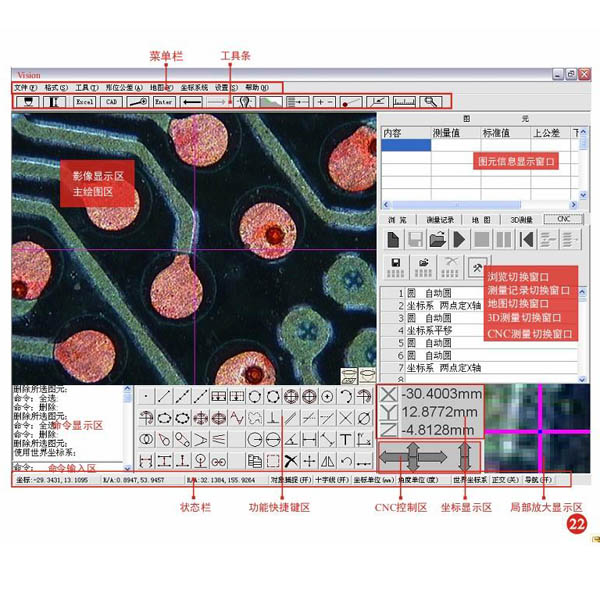

測量軟件介紹





測控軟件擁有完善的2D幾何測量功能,與同類軟提供了快捷方便的本土化服務。

測控軟件功能強大、高精度、運行穩定可靠、各個操作界面簡單直觀。

1、自動抓取測量功能(自動捕捉點、線、圓,圓弧等)

將工件放置在軟件主界面中時,隻需選取相應的繪圖命令,軟件智能精準地自動繪出工件實時影像中的線、圓等圖元,這種繪圖方法較肉眼取點更精準更快速,而且避免了人爲誤差。

A點選圓功能:點擊相應的區域(如圓内任意區域),該功能會自動擴展,找到合适的邊界點并生成圖元。

B自動測繪工具面闆:包括基本的框選直線、框選圓、框選橢圓、框選弧、點選圓、線選點等多項智能測繪功能。

2、測控軟件具備了多樣式、人性化的功能

A 客戶根據需要設置客戶坐标(相對坐标系),可以使用多種方式進行客戶坐标的設置。待檢測件不需擺正,即可完成測量工作。

B 具有自動保存功能,可根據需要設定自動保存的時間,以防止突然斷電等突發情況。

C提供簡體中文、繁體中文、英文操作環境,并可快速切換。

D 多種輸出格式選擇,如:DXFWordExcel .CAD等。

E可選擇性輸出數據與圖像文檔。

F具有SPC統計分析功能,方便用戶對測量數據進行統計分析。

G可以直接在影像區對圖像中的元素進行标注。

H具有兩線相切弧工具,可用于确定線弧切點等功用。

J測控軟件還提供對焦輔助功能(對焦指示器),光源調節輔助功能(亮度指示器,提高了操作效率。

3、地圖功能

人性化的地圖導航功能可以幫助你在大工件上快速定位局部位置,縮短了操作需要的尋找時間。打開地圖可以虛拟測量或導航。

4、全自動及手動CNC測量

   CNC編程測量分爲全自動和手動模式,在全自動CNC模式下,進行大批量工件檢測時,隻需要對測量過程進行一次編程即可自動進行多次全自動重複測量。對于手動工作台采用手動CNC模式,可實現模拟CNC的自動測量功能,提高工作效率。

5、圖紙比對

    打開CAD設計圖紙,與實際影像不吻合,使用圖紙比對中的擺正功能可以將打開的圖紙與影像重合。使用擺正後的圖形,可以進行測量或做簡單比對。

6SPC統計

   内置SPC(統計過程控制)功能,可以在測量後讀取指定的測量數據,生成X-RXm-R等控制圖,并計算大值,小值、平均值、标準差、偏移值、CaCpCpk等統計系數。SPC數據的采集在圖元數據區中,在您想要采集的數據上雙擊左鍵就會彈出數據采集框:如圖所表示,就可以進行數據采集了。   然後彈出數據采集設置窗口,在這裡可以輸入設定标準值,以及數據的上、下限,點擊确定之後數據就會變爲紅色,表明數據被SPC進行了采集,如圖:  這樣繼續進行統計數據,當統計到足夠多的數據時候再次點擊切換到SPC窗口,可以看到各種SPC數據已經生成(下圖是制程圖)SPC數據的圖表分析圖包括CaCpCpk值以及涉及到品管部門需要的數據,用戶可以通過顔色判斷數據是否合格。

7、測量範圍

産品二維平面的:長、寬、R角、弧度、直徑、半徑、倒角、行位公差、圓柱外徑/内徑、

圓錐的頂角、球直徑、圓柱外直徑(無垂直橫截面)、圓柱内直徑、圓柱度、圓柱垂直度

同軸度等。




3D探針測量(選配)

圓柱外徑:

圓柱内徑

圓錐頂角

球直徑

R

兩面夾角

高度

寬度

兩面距離

面寬

圓柱外直徑(無垂直橫截面)

圓柱内直徑

直線度

平面度

圓度

圓柱度

平面垂直度

圓柱垂直度

平行度

傾斜度

同軸度
