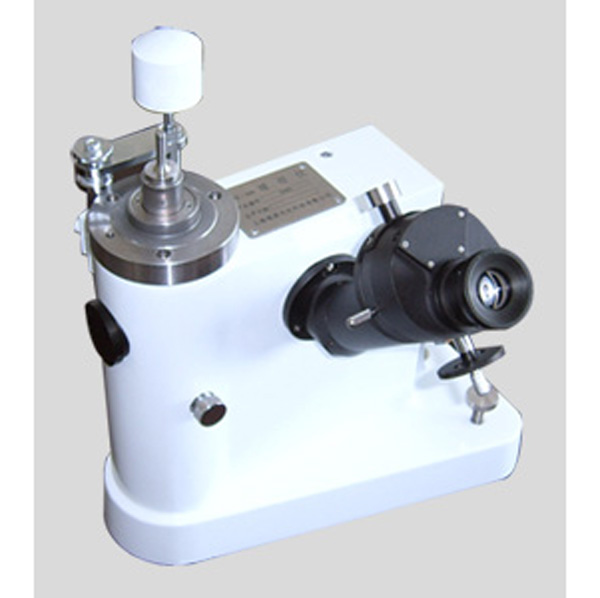

QGY-100系列
球徑儀
型号: QGY-100系列 查看同類
名稱:球徑儀
利用球徑儀可以準确地測量光學樣闆和凹凸球面(如透鏡:球面反射鏡)的曲率半徑。

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com


型号 名稱 放大倍數 測量範圍 精度
QGY-100 球徑儀 60倍 矢高測量範圍:±15毫米
曲率半徑測量範圍:6∠r∠1200毫米
當20∠r∠550毫米時:±0.03%
當20﹥r﹥550毫米時:±0.06%



QGY-100系列球徑儀

産品描述

1、用途
  利用球徑儀可以準确地測量光學樣闆和凹凸球面(如透鏡:球面反射鏡)的曲率半徑。

2、基本數據

讀數顯微鏡放大倍數

 60

 毫米刻尺長度

 30毫米

 毫米刻尺分度

 1毫米

 螺旋讀數目鏡分度值

 0.001毫米

 矢高測量範圍

 ±15毫米

 曲率半徑測量範圍

 6r1200毫米

 儀器的測量誤差(r/r

 20r550毫米時   ±0.03%

20r550毫米時   ±0.06%

 測量環直徑的名義值

 10/1115/16213042608512;毫米

 儀器的外形參考尺寸

 180×120×130毫米

 儀器重量

 10公斤
