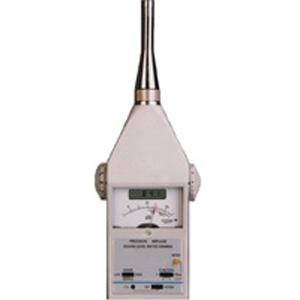

HS5660A型精密脈沖聲級計

一. 應用範圍及特點：
HS5660A型精密脈沖聲級計是一種便攜式聲學測量儀器，數字、表針雙顯示，分檔測量，脈沖特性可測量沖擊聲和短持續時間的噪聲，可以與HS5721型1/1倍頻程濾波器或HS5731型1/3倍頻程濾波器構成一個操作簡便的便攜式頻譜分析儀。可用來測量和分析環境噪聲、機器、車輛、電機等噪聲，也可用來建築聲學、電聲等的測量。特别是它的脈沖特性可以測量沖擊聲和短持續時間的噪聲，如槍炮聲、沖壓機聲、爆炸聲、打字機與電傳打字機等噪聲。它還儀器性能符合《JJG188—2002聲級計檢定規程》和IEC61627《聲級計》标準對1級要求。

二. 要技術參數及功能：
1. 聲級測量範圍：（以2×10-5Pa爲參考）
30—138dB（A）
40—138dB（C）
45—138dB（線性）
2. 頻率範圍：10Hz～20kHz；
3. 頻率計權：A、C、及線性；
4. 檢波特性：真實有效值及峰值；
5. 時間計權：F（快）、S（慢）、I（脈沖）。大值保持；
6. 過載指示：滿度+10±0.5dB；
7. 電源：4節1.5VLR20高能電池，利用AC附件，可直接用 220V市電進行測量；
8. 内藏1000Hz正弦校正信号，可用來校準本機和配合使用的電平記錄儀的靈敏度；
9. 具有交、直流輸出端，可配合濾波器及記錄儀使用。
三. 其它：
1. 選購附件：HS6020校準器、延伸電纜（10ｍ/15m/30m）三腳架、專用ＡＣ附件；
2. 尺　　寸：290mm×106mm×65mm；
3. 基本配置：主機、攜帶箱、風罩、鍾表起子；

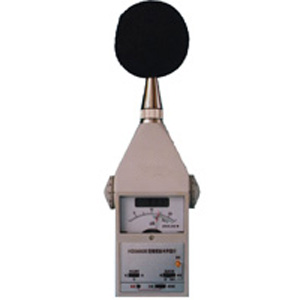

HS5660B（高-低）精密脈沖聲級計

一、 應用範圍及特點：
HS5660B（高/低）型精密脈沖聲級計是一種低(高)測量下(上)限便攜式聲學測量儀器，由電表及液晶顯示器同時讀出測量結果，可用來測量和分析環境、機器、車輛、電機等噪聲，也可用于建築聲學、電聲等的測量，特别是它的脈沖特性可以測量沖擊聲和短持續時間的噪聲，如槍炮聲、沖壓機聲、爆炸聲、打字機等噪聲。它還可以與HS5721型1/1倍頻程濾波器或HS5731型1/3倍頻程濾波器構成一個操作簡便的便攜式頻譜分析儀。廣泛适用于環保、工廠、學校、科研等部門對低（高）噪聲進行測量分析的需要。性能《JJG188—2002聲級計檢定規程》和IEC61627《聲級計》标準對1級要求。
二、 主要技術參數及功能：
1、 聲級測量範圍：（以2×10-5Pa爲參考）

2、 頻率範圍：20Hz—20KHz；
3、 頻率計權：A、C計權，及F（線性）；
4、 檢波特性：真實有效值及峰值；
5、 時間計權：快、慢、脈沖；
6、 過載指示：LED發光二極管；
7、 電源：直流6V，4節1.5V高能電池，并設有外接（220V）直流轉換電源輸入孔；
8、 内置1000Hz正弦校準信号，可用來進行參考校準；
9、 具有交、直流輸出端，可配合濾波器及其它設備對聲信号作進一步處理分析。
三、 其它：
1、 選擇附件：校準器、延伸電纜（10m/15m/30m）、三腳架和專用AC附件；
2、 尺　　寸：290mm×106mm×65mm；
3、 基本配置：主機、風罩、鍾表起子、攜帶箱；

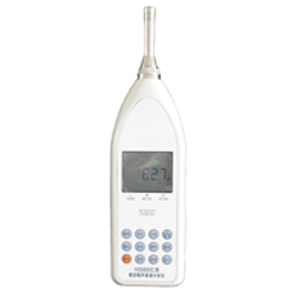

HS5660C型精密噪聲頻譜分析儀

一、概述

HS5660C型精密噪聲頻譜分析儀是一種智能化噪聲測量儀器，性能符合IEC61672标準對1級聲級計和GB3785标準對1型聲級計的要求，同時也符合IEC1260和GB/T3241标準對倍頻程濾波器的要求。分析儀采用數字檢波技術，穩定性和可靠性大大提高，适用于各種工業環境噪聲測量尤其适用于對噪聲進行頻譜分析。本儀器測量方便可靠，可廣泛用于環境監測、衛生防疫、勞動保護、學校教學、科研等部門進行各種噪聲的測量。

二、 主要技術參數及性能

1   傳 聲 器：Ф12.7mm（1/2″）預極化測試電容傳聲器

2   頻率範圍：10Hz-20kHz

3   頻率計權：A計權、C計權、Lin(線性)

4   測量範圍：25dB-130dB（A）、30dB-130dB（C）、40dB-130dB（Lin）

5   量程控制：手動選擇，分三檔，線性範圍70dB。

6             量程範圍：L：23dB -90dB

              M：40dB -110dB

              H：70dB -130dB

7   儀器精度：符合IEC61672 1級或GB3785 1型

8   時間計權：快（F）、慢（S）

9   定時測量：Lp、Leq、Lae、L5、L10、L50、L90、L95、

Lmax、Lmin、SD、Ld、Ln、Ldn等

10  時間設定：10s、1min、5min、10min、15min、20min、

1h、4h、 8h、整時24h。

11  采樣時間：31ms

12  濾 波 器：内置式1/1倍頻程

中心頻率：31.5Hz、63Hz、125Hz、250Hz、500Hz、1kHz、2kHz、4kHz、8kHz。

13       測量顯示：大屏幕動态液晶顯示器，瞬時聲級顯示具有模拟電表功能。

14  數據儲存：500組單組數據、4組整時數據、50組濾波器自動測量數據

15  輸出接口：AC輸出接口：提供交流電壓信号可用于外接分析

RS-232接口：用于微型打印機進行現場打印或事後通過計算機通訊打印.

16  校    準：HS6020聲級校準器，1000Hz 94dB。

17  電    源：5節5号堿性電池，可連續工作24小時，可外接電源DC9V。

18  外形尺寸：l×b×h(mm):307×80×30，質量：386g（連電池）

三、其它：

1  選購附件：校準器、延伸電纜（5m/10m/15m）、三腳架及配套打印機。

2  基本配置：主機、打印機、風罩、鍾表起子、鋁合金箱。

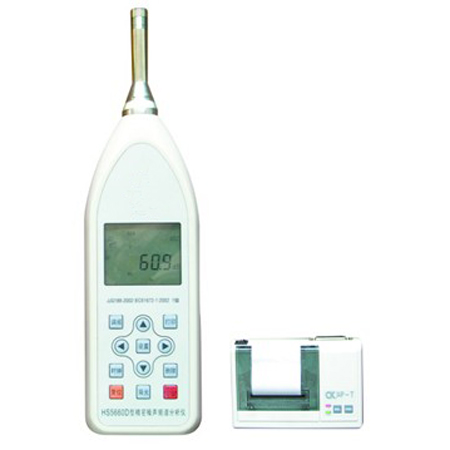

HS5660D型精密噪聲頻譜分析儀

一、主要技術參數及性能

1  傳 聲 器：1/2英寸預極化測試電容傳聲器

2  頻率範圍：10Hz-20kHz

3  頻率計權：A計權、C計權、Flat(線性：Z計權)

4  測量範圍：25dB-130dB（A）30dB-130dB（C）35dB-130dB（F）

5  量程控制：手動選擇分六檔，線性範圍70dB。

6    量程範圍：10dB -80dB，20dB -90dB ，30dB -100dB，
            40dB -110dB，50dB -120dB，60dB -130dB

7  儀器精度：符合IEC61672 、GB/T3785 标準1級

8   時間計權：快（F）、慢（S）及線性平均

9   定時測量：Lp、Leq、Lae、E、L5、L10、L50、L90、L95、Lmax、Lmin、SD、Ld、Ln、Ldn等

10 時間設定：10s、1min、5min、10min、15min、20min、30min、1h、4h 8h、24h整時。

11 采樣時間：31ms

12 混響測量：0.3s-10s

13 濾 波 器：内置式1/1倍頻程

中心頻率：31.5Hz、63Hz、125Hz、250Hz、500Hz、1kHz、2kHz、4kHz、8kHz,16kHz。

14 測量方式4種：

“SAT”統計分析測量方式

“24H”24小時自動測量方式

“OCT”1/1倍頻程分析測量方式

“TR”混響時間測量方式

15 測量顯示：大屏幕背景光動态條圖液晶顯示，瞬時聲級每秒刷新16次實時 顯示，具有模拟電表功能，欠壓、過載顯示，科學回删。

16 數據儲存：多2000組或80天24H測量值。

17 輸出接口：

AC與DC接口：直接輸出交直流信号用于分析

RS-232接口：用于微型打印機進行現場打印或事後通過計算機通訊打印.

18 校    準： HS6020聲級校準器，1000Hz 94dB。

19 電    源：6節5号堿性電池，可連續工作24小時，可外接電源DC9V。

20 外形尺寸：l×b×h(mm):290×80×30，質量：480g（連電池）

二、其它：

1 選購附件：校準器、延伸電纜（5m/10m/15m）、三腳架及配套打印機。

2 基本配置：主機、打印機、風罩、鍾表起子、鋁合金箱。

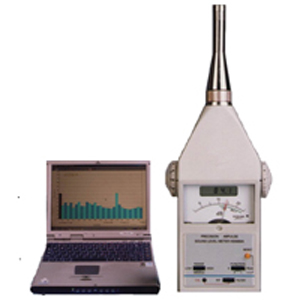

HS5660BX型實時噪聲記錄分析儀

應用範圍及特點：
1、 A、C、F聲級測量記錄。
2、 實時1/3和1/1倍頻程頻譜分析。
3、 線性頻譜顯示分析。
4、 瞬态時域波形記錄與分析。
二、 主要技術參數及功能：
1、 符合标準：GB/3785 1型和GB/3241 。
2、 測量範圍：（以2×10-5Pa爲參考）
3、 25dB～135dB(A)
4、 頻率範圍：20Hz～20kHz
5、 頻率計權：A、C、F（線性）
6、 檢波特性：RMS，峰值因素≥10（聲級計部分）
7、 動态範圍：60 dB
8、 量程控制：30～100dB八個分檔。
9、 采樣速率：44.1 kHz
10、 A/D采集卡：16位
11、 頻率分辨率：5.38Hz(FFT帶寬)。
12、 濾波器帶寬：1/3、1/1倍頻程。
13、 濾波器中心頻率：1/3：25～20000Hz共30組；1/1：31.5～16000Hz共10組。
14、 聲校準：94dB、1000Hz聲級校準器。
15、使用溫度：-10℃～+50℃
16、相對濕度：30%～90%RH
17、電 池：DC6V，4節5号堿性幹電池。
18、計算機：奔騰4處理器，内存128M以上，采用内或外置A/D采集卡。
三、 其它：
１、 選擇附件：校準器、延伸電纜（10ｍ/15m/30m）、三腳架和專用ＡＣ附件；
２、 尺 寸：（L×B×H）cm（29×10.6×6.5）;重量　約：400克；
３、 基本配置：聲級計、A/D采集卡、通訊電纜、專用軟件（安裝）、攜帶箱、風罩；

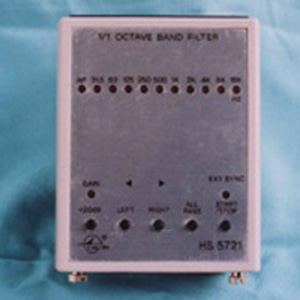

HS5721型1/1倍頻程濾波器

概述
HS5721型1/1倍頻程濾波器是一種結構緊湊的便攜式儀器，它符合IECR225《聲和振動分
析用1/1、1/2和1/3倍頻程帶通濾波器》和國家标準GB3241—82《聲和振動分析用的1/1
和1/3倍頻程濾波器》的要求。與HS5670型、HS5660型聲級計連用可進行中心頻率31。5
—16000Hz（10個通帶）的頻率分析。本儀器通過面闆按鈕手動操作可選擇要測量的頻
率。與聲級計配合使用時，轉換聲級計開關，能直接讀出通帶聲級的值。此外，和電平
記錄儀連用，還能自動地進行噪聲分析和記錄。所以在建築、航空、機械制造、環保、
電聲等方面有廣泛應用，它有如下特點：
1、頻率範圍 31.5—16000Hz（10個通帶）
2、直接連接HS5670型、HS5660型聲級計提供的同步輸入/輸出信号，無需外接電纜。
3、頻率轉換由按鍵控制電子開關進行。如在測量中使用“線性”特性，可按“ALL
PASS”鍵。
4、通常在聲級計的“FLAT”特性進行頻率分析，在使用濾波器時，也可用“A”計權特
性。
5、可串行二進制碼與記錄儀同步地進行頻譜分析。
6、由HS5670型、HS5660型聲級計内電源供電。
7、按下“GAIN”按鈕能把信号放大20dB，這樣能讀出更低的聲壓級值。
二、主要技術性能
适用标準：IECR225
中心頻率：31.5，63，125，250，500，1K，2K，4K，8K，16K及“ALL PASS”
測量範圍：大于50dB
中心頻率選擇：手動（按鈕）或串行二進制碼選擇
中心頻率顯示：11個發光二級管指标
電源：由聲級計電源提供
尺寸、重量：50mm×100mm×80mm，306g

HS5731型1/3倍頻程濾波器

一、概述
HS5731型1/3倍頻程濾波器符合IEC225和國家标準（GB）的各項要求。與HS5670聲級計
連用，可進行中心頻率從25—20，000Hz（30個通帶）的頻率分析。本儀器通過面闆按
鈕手工操作可選擇要測量的頻率。與聲級計配合使用時，轉換聲級計開關，能直接讀出
通帶聲級的值。此外，和電平記錄儀連用，還能自動地進行噪聲分析和記錄。
二、特點
1、頻率範圍：25—20，000Hz（30個通帶）
2、直接連接HS5670聲級計提供的同步輸入/輸出信号，無需外接電纜
3、頻率轉換由按鍵控制電子開關進行。如在測量中使用“線”性特性，可按“ALL
PASS”鍵。
4、通常在聲級計的“FLAT”特性進行頻率分析；而使用本濾波器時則用“A”計權性進
行。
5、與電平記錄儀連接，可與記錄儀同步地進行自動的頻率分析。
6、由HS5670聲級計内電源供電。
7、按下“GAIN”按鈕能把信号放大20dB，這樣能讀出更低的聲壓級值。
三、主要技術指标
适用标準：IECDUB225，ANSIS1，II CLASS11。
中心頻率：25，31.5，40，50，63，80，100，125，160，200，250，315，400，500，
800，1K，1.25K，1.6K，2K，2.5K，3.15K，4K，5K，6.3K，8K，10K，12.5K，16K，
20K及“ALL PASS”。
測量範圍：大于50dB
中心頻率選擇：手動“按鈕”或用一台能借助二進制碼選擇所需要的濾波器的電平記錄
儀來同步。
中心頻率顯示：31個發光二級管指示
電源：由聲級計電源提供
尺寸與重量：5×10×200px3，7kg
