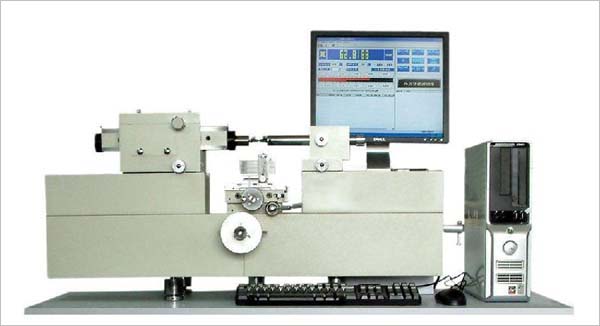

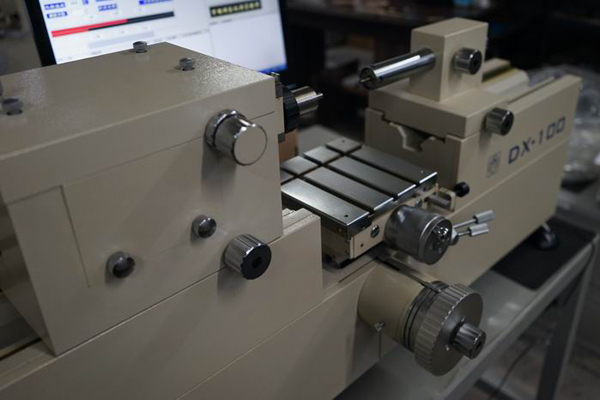

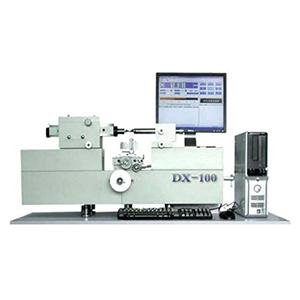

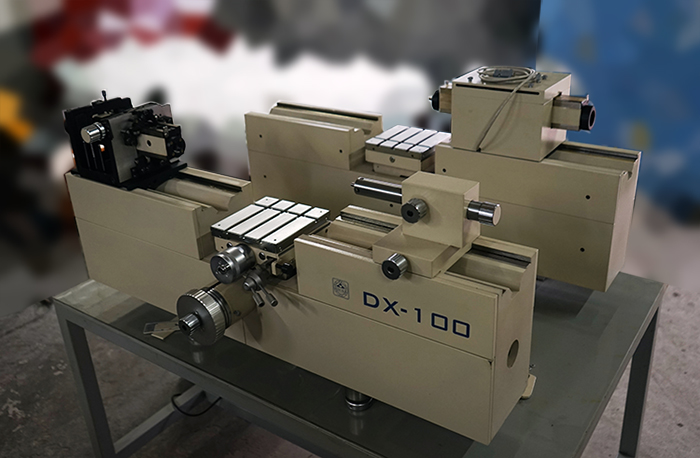

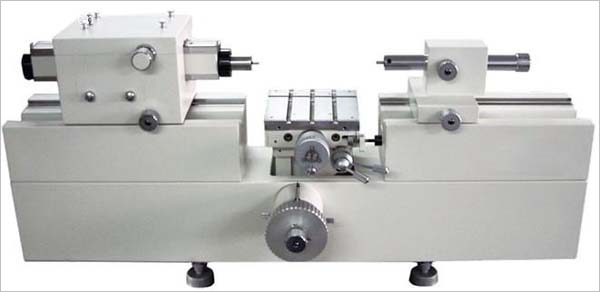

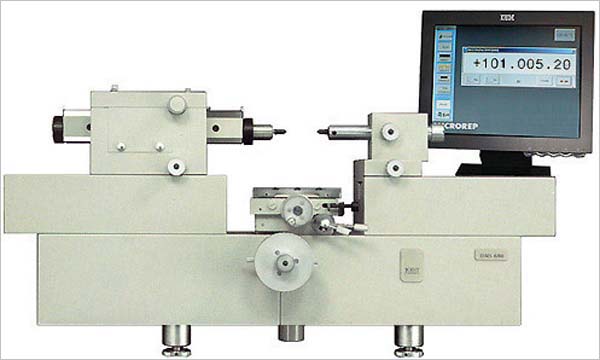

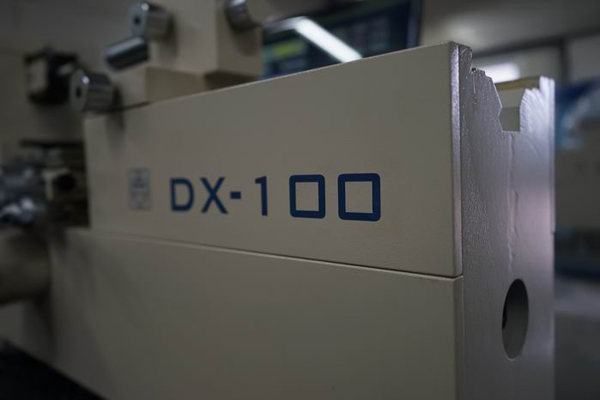

DX-100
研究級.0.1um(微米) 測長儀,測長機,萬能測長儀,比長儀(鏈條測長,軸承測長,
型号: DX-100 查看同類
名稱:研究級.0.1um(微米) 測長儀,測長機,萬能測長儀,比長儀(鏈條測長,軸承測長,
測量範圍
外尺寸:絕對測量0—100 相對測量0—700
内尺寸:
使用小測鈎(大伸入深度12,大臂厚50)時,10~400
使用大測鈎(大伸入深度50,大臂厚85)時,30~430
用電測測鈎:1~60
用萬能測鈎:14~112
内螺紋中徑測量:
使用小測鈎時(螺紋小徑13~30)
使用大測鈎時〔螺紋小徑31-(70-臂厚)×2〕
螺距:0.5~6
外螺紋中徑測量:大200(可定制到270mm),螺距:0.25~6
測量力(N):0、1.5、2.5
數字顯示當量:0.1um(0.0001mm)
儀器示值變動性:
外尺寸測量時,2σ≤0.3μm
内尺寸測量時,2σ≤0.5μm
測量準确度:
外尺寸絕對測量時,儀器準确度優于:0.5μm(20℃±0.2℃溫度下)
内尺寸測量時,儀器準确度爲1μm
**萬能工作台的規格:
安裝面積: 160×160mm2
高度調節範: 0-100mm
橫向行程: 25mm
繞Y軸傾斜: ±3°
工作台轉動: ±4°
允許荷重: 10kg
測帽内徑配合尺寸: φ6H7
測帽杆與測帽内徑配合的外徑尺寸: φ6g6

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com




儀器特點

·基座選用優質鑄鐵,經長期自然時效處理,穩定性好;

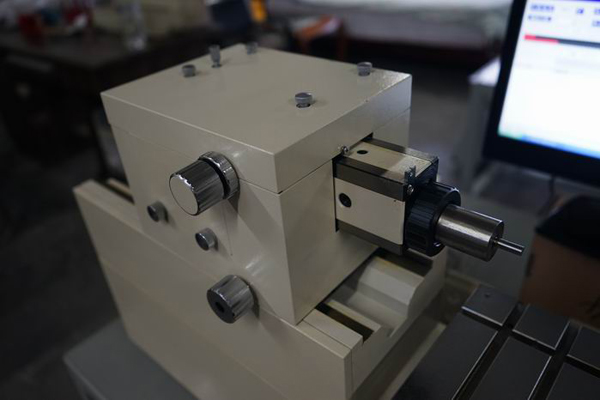

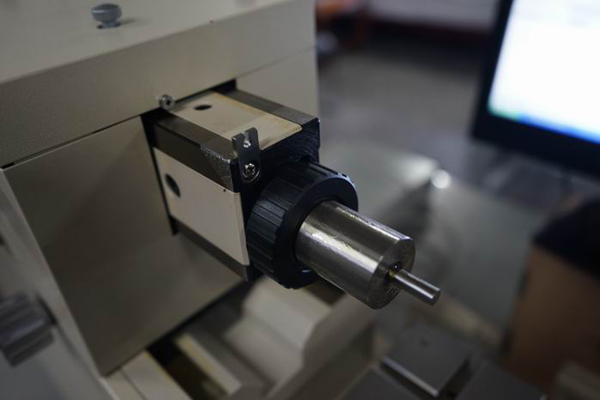

·測量主軸采用優化方形設計,确保測量時運動性能的穩定性;

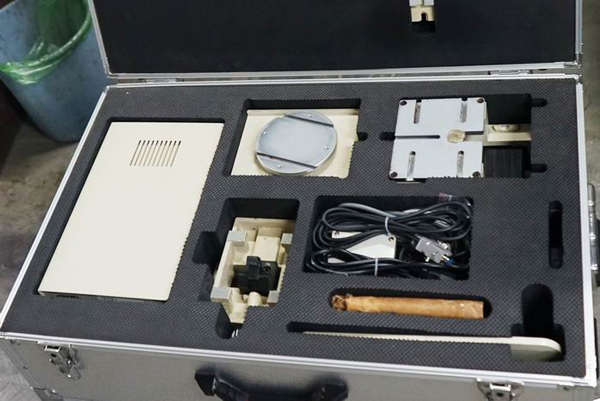

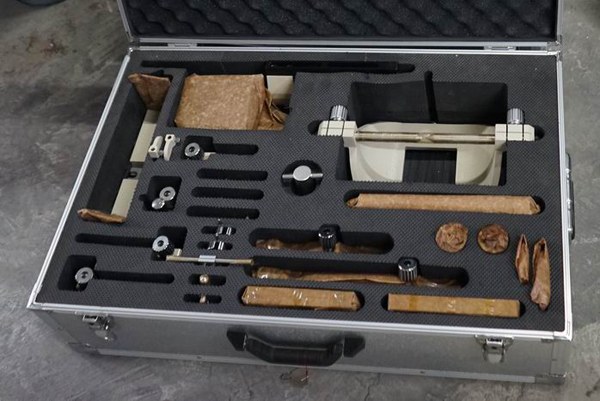

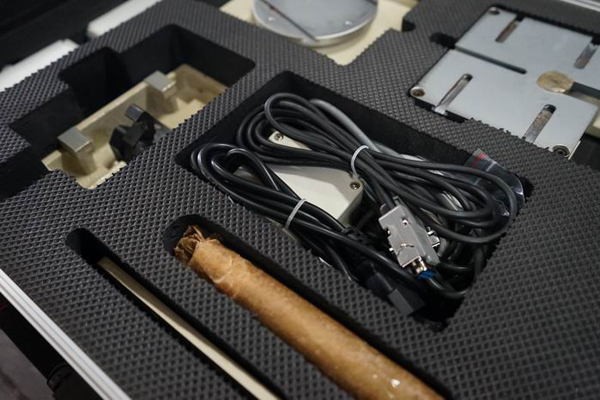

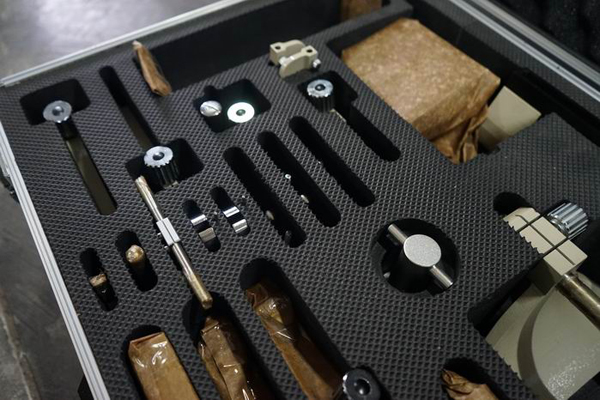

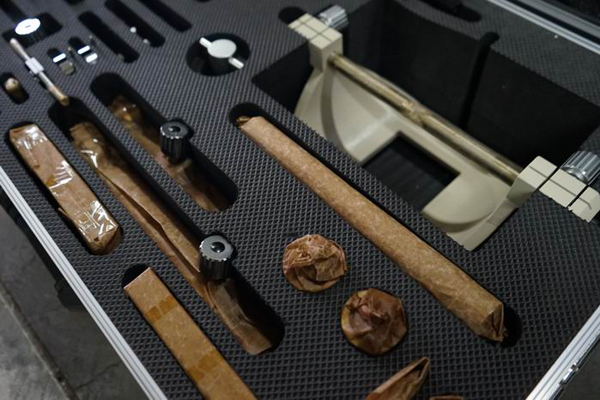

·擁有多種功能強大的附件可選,能滿足不同測量要求;

·光栅照明系統采用低電壓、小電流、體積小、壽命長的紅外發光器件做光源;

·采用了高精密的測量系統,符合阿貝原理,測量精度高;

·軟件功能強大,不僅能對示值誤差進行修正,同時還能自動修正由溫度造成的測量誤差。



儀器用途

數據處理萬能測長儀是光、機、電、算一體化的長度計量儀器,除可用于對零件的内外尺寸進行絕對測量和比較測量外,還可使用儀器所帶的專用附件組合進行各種特殊測量,該儀器主要應用于機械制造業,工具、量具制造及精密儀器制造等各級計量鑒定部門和企業的計量室。其主要測量對象包括:

(1)光滑圓柱形零件(軸、孔、塞規、環規、卡規、量棒、錐體、光滑圓柱形零件、低等級量塊等;

(2)内螺紋、外螺紋、螺紋塞規、螺紋環規的中徑等。

(3)千分尺、遊标卡尺、千分表等量具。



測量範圍

外尺寸:絕對測量0—100   相對測量0—700

内尺寸:使用小測鈎(大伸入深度12,大臂厚50)時,10~400

             使用大測鈎(大伸入深度50,大臂厚85)時,30~430

用電測測鈎:1~60

用萬能測鈎:14~112

内螺紋中徑測量:使用小測鈎時(螺紋小徑13~30)

                     使用大測鈎時〔螺紋小徑31-(70-臂厚)×2〕

                     螺距:0.5~6

外螺紋中徑測量:大200(可定制到270mm),螺距:0.25~6

測量力(N):0、1.5、2.5

數字顯示當量:0.1um(0.0001mm)

儀器示值變動性:外尺寸測量時,2σ≤0.3μm

                内尺寸測量時,2σ≤0.5μm

測量準确度:外尺寸絕對測量時,儀器準确度優于:0.5μm(20℃±0.2℃溫度下)

内尺寸測量時,儀器準确度爲1μm

儀器外形尺寸:長×寬×高=990×390×450

儀器淨重:160kg

儀器使用環境:室溫20℃±0.5℃,相對濕度不應超過60%

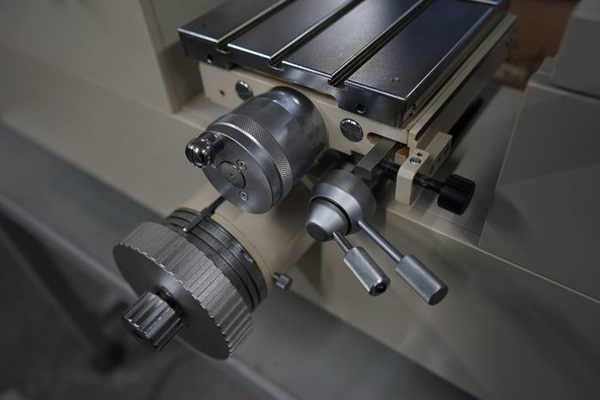

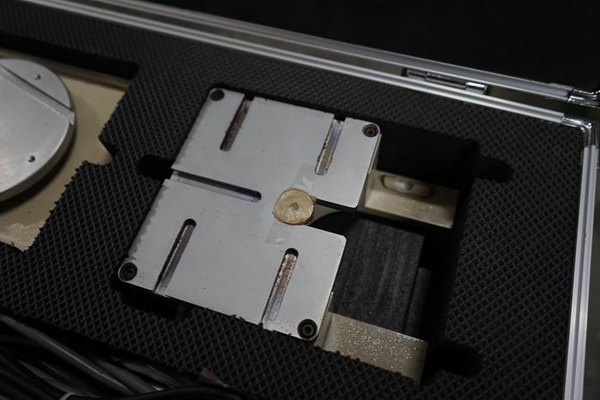

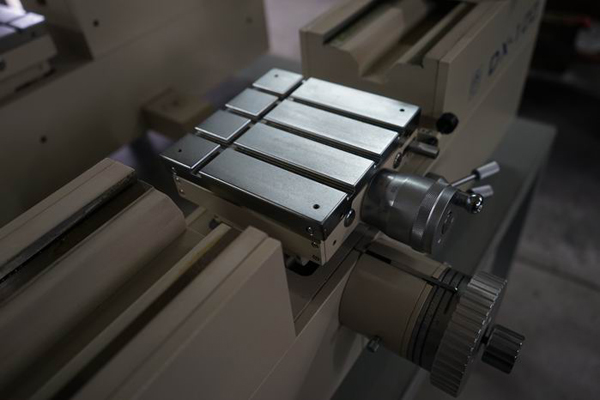

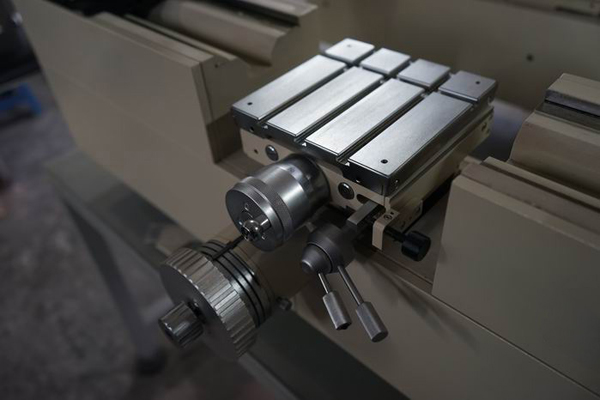

萬能工作台

安裝面積(mm2):160×160

高度調節範圍:0~100

橫向行程:25mm

繞Y軸傾斜:±3°

工作台轉動:±4°

允許荷重:10kg

測帽内徑配合尺寸:φ6H7

測帽杆與測帽内徑配合的外徑尺寸:φ6g6
