外殼材料

采用2.5mm優質A3冷軋鋼闆　

内膽材料

采用2.0mm優質不鏽鋼闆

内部加強

用2.0鋼闆及角鋼4号.5号

烘箱外部尺寸

電源

AC（380±38）V,(50±0.5)Hz

功率

約130kW　

溫度範圍：

常溫-500度

溫度偏差：

箱内均勻度不超過±5℃

溫度波動度：

儀表精度±1℃

2.4升溫時間：

(環境溫度+20)℃~+500℃，≤90min　

備注

※測試條件

爲環境溫度爲+25℃、試驗箱内無試樣無換氣條件下

※本試驗設備禁止

腐蝕性物質試樣的試驗或儲存

生物試樣的試驗或儲存

強電磁發射源試樣的試驗或儲存

箱體結構

外壁材料

冷軋鋼闆，表面噴漆處理，銀灰色

内壁材料

優質不鏽鋼闆(無需噴漆)

箱體保溫材料

玻璃纖維

大門密封條

由耐高溫石棉密封條

加熱器控制方式

固态繼電器

風機

耐高溫接軸電機

空氣循環

雙風道熱風循環.箱内均勻度好. 溫差小

保溫層厚度

保溫層厚250MM 外部溫度小于40度

送風機結構

安裝在箱體頂部

加熱器安裝結構

安裝在箱體二側風道内. 加熱器采用抽插式安裝. 加熱器接線伸出箱體. 有利于修理. 保養. 提高烘箱的安全性

大門密封

大門密封采用雙密封結構. 提高大門的密封性

大門保溫層

厚度不小于250MM

防爆門

由客戶自定是否安裝防爆門裝置

台車

變頻電動驅動台車. 台車在軌道上移動（台車進出速度可自行設定）

台車承重

台車可承重4噸

台車結構

台車面爲厚鋼闆制成. 下部台面鋼闆不小于10MM.

中間用槽鋼焊接加強. 中填充矽酸鋁纖維保溫

台車驅動裝置

由變頻電機. 減速機. 鏈輪. 等組成

箱體内部加強

箱體内部整體加強. 使箱體在500度高溫下. 箱體不變形

大門加強

大門内用5*5角鐵整體加強. 使大門在高溫條件下. 正常開關

大門拉手

用集裝箱式把手

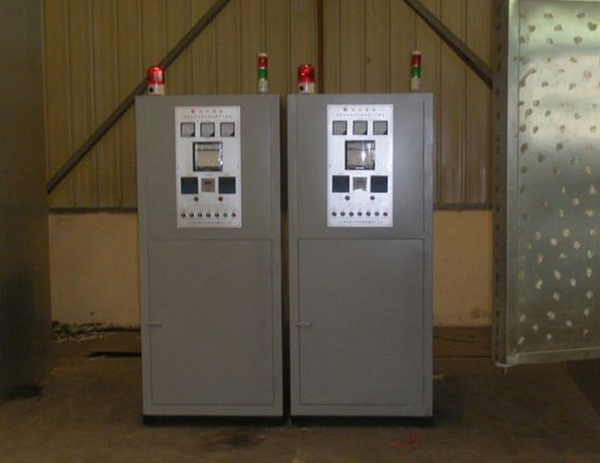

控制系統

控制器

程控數顯儀表

操作方式

直接式

顯示分辨率

溫度1℃

溫度設定精度

1℃

控制台設計

控制台單獨制作. 和箱體分體安裝

溫度控制方式

PID控制

附屬功能

時間控制. 并聲光報警

附件

保險絲2個、使用說明書1本. 合格證1份. 儀表說明書1份.

接線圖1份. 電氣圖1份.　

安全保護裝置

電源用漏電斷路器 保護人員安全 防止 漏電

風機過流保護裝置

保護電機. 防止過熱

防止

　燒壞電機

短路保護保險絲

防止烘箱短路起火.

報警器

當溫度到達設定值時

發出聲光報警

台車急停裝置

在台車與箱體上安裝有行程開關. 當台車前後行進. 超過設定範圍時. 行

程開關工作.切斷台車驅動電機電源. 使台車停在安全範圍内. 保護人員. 設備安全

設備使用條件

場地

地面平整，通風良好

設備周圍無強烈振動

設備周圍無強電磁場影響

設備周圍無易燃、易爆、腐蝕性物質和粉塵

場地地面承重能力：不小于800kg/m2

設備周圍留有适當的使用及維護空間

環境條件

溫度：0℃～40℃

相對濕度：≤85％

氣壓：86kPa～106kPa

供電條件

電源

AC（380±38）V,(50±0.5)Hz,3相4線+保護地線

保護地線接地電阻小于4Ω；

要求用戶在安裝現場爲設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用

電源容量

130kW

大工作電流

儲存環境要求

設備不工作時，環境溫度應保持0℃～+45℃
