PM-8系列

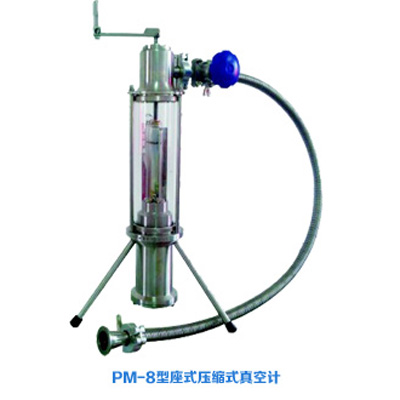

座式麥氏真空計
型号: PM-8系列 查看同類
名稱:座式麥氏真空計
PM-8型座式真空計,也稱麥氏真空計是一種設計而成的産品。專門用于檢測全壓力真空度在1×10-3pa~15000pa範圍的一種物理性儀表。

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com


型号 名稱 測量範圍pa 備注
PM-8 座式麥氏真空計 5pa~0.005pa



PKH-2系列單管壓力真空計

産品概述:

1 PM-8型座式真空計,也稱麥氏真空計是一種設計而成的産品。專門用于檢測全壓力真空度在1×10-3pa15000pa範圍的一種物理性儀表。其一下子打破了將近百年來一直需要用500毫升水銀來作測置媒介的傳統束縛;打破了一直以來通過用玻璃吹制的結構束縛。使得一下子變得精巧、美觀、耐用、以及操作方便攜帶輕松而深受廣大新老用戶的喜愛。

2 PM-8型座式真空計,由于改用了不鏽鋼材料精制而成,過去一旦因誤操作而使整個真空計破碎、水銀灑落一地的現象將不再重現,由于其内部的結構也不同于過去,既節省了水銀支持了環保事業,又舍去了過去專門用于降低水銀柱高度的旋片式真空泵,使得如今的檢測環境更加簡便清潔和淨化。



産品的型式及其技術指标:

型号

測量範圍

U型管部分

誤差

PM-8A

5pa1×10-3pa


<±15%< span="">

PM-8B

5pa1×10-3pa

15Kpa-0Kpa

<±15%< span="">

300pa1×5pa

U型管部分1.0

安裝方法:

打開包裝,首先觀其外觀和内在,看是否有玻璃外套管和内部測量管出現斷裂.在确定無損後,將三腳支撐杆一一擰上,把頂上的搖手柄裝配上去用螺絲鎖定。
2
、補充水銀將真空計底部的三個螺絲擰出,通過搖手柄慢慢地將真空計腔體中的主件部分取出.以上下脫卸取出爲宜,然後把專門配置的純淨水銀約15毫升用一次性的注射器從小瓶中吸入後注入到真空計的比較開管中去(測量毛細管閉管左倒的粗管)
3
、重新將真空計的外殼從上而下將傳動絲杆對準入口處徐徐作順時針搖動手柄,把真空計的主件部分回到整個壓縮腔體中,切記:整個主件部分不能受到外界的污染,如油污、酸堿物質等等.底蓋的密封圈以及周圍都要保持幹淨。在确保正确無誤的前提下依次均衡用力把底下的三個螺絲擰緊。
4
、把搖手柄順時針方向轉到終點,將真空隔膜閥和金屬波紋管參照真空計的彩圖一一做固定連接。切記法蘭口和密封囤應絕對保持幹淨沒有灰塵沾染。

真空測試工作:

選擇一個能擺放真空計的平台,要求不震動較平穩.首先按順時針旋轉將高真空隔膜閥做關閉處理。切記不能擰得太緊,以感受有擰力作用就行。因爲擰得過緊容易把閥門内的密封墊給擠裂而漏氣。
2
、啓動真空泵,正常運轉一分鍾後,請緩慢左旋真空閥門手柄,直至開啓到大值。使真空計腔體的氣體被真空泵快速抽出,此時通常需要約510分鍾的時間,才能到達真空泵的極限真空。(旋片式2X系列的真空泵合格标準值是0.067pa)
3
、以34秒鍾爲一周勻速搖動手柄左旋,使真空計中壓縮腔上體徐徐向下,切記當左側抽氣口看到水銀時,必須更加緩慢勻速地搖動手柄,當右側的測量毛細管中的水銀冒出時,要觀察管中的水銀柱有沒有出現斷開現象,如果出現必須反搖手柄(右旋)讓水銀重新下降到壓縮球内(在毛細管下15毫米),然後再返回,讓水銀徐徐上升,當左側的汞柱升到SET設定處時停止轉動,再讀右側測量管中的真空度讀數,正确的讀數方法應該按三次測量未變的讀數爲準。
4
、針對PM-8B型的0300pa段的讀數方法,同樣是將左側的比較開管水銀升至SET處,然後再看閉管中的水銀柱高度.在該标牌背後的U-1型真空計的讀數方法是,把U型管左右兩個水銀柱高度所對應的兩個數值相加。即粗真空度。它的分度值是每一小格爲100pa
5
、當測試完真空泵或者真空系統之後,請在真空狀态下關閉閥門,而後可連續地投入到下一個測試環節,平時按照真空狀态保存爲好。

注意事項:

1.當啓動真空泵運轉數分鍾後如果一直能聽到無規則的咕咕聲,說明在真空泵的前端有漏氣或真空泵本身就沒裝配好。必須停機重新檢修。
2
、困誤操作而緻微量水銀沖出抽氣口,隻要讓水銀回流到真空計腔體的底部即可,對真空度的測試沒有影響。
3
、當真空泵抽至極限真空後.管道中就不再産生氣體的流向,泵口中的熱氣流會逐漸往上攻,所以操作工在确認泵的極限真空已經到達後,因及早地關閉高真空閥門嚴防因熱氣流進入真空計腔體而造成短期内污染。
4
、當真空計遭受污染後整個真空室就會産生一層油污層,直接會影響到真空計的測量準确性,此時因及時的對真空計做清洗處理,切記不能使用汽柴油進行處理,應選擇乙醇、乙 醚類易揮發的化學試劑擦拭。
5
、在拆卸真空計時,請先將手柄右旋到底使壓縮腔上體與底下的活塞處在即將分離的位置,然後再開始擰開底部的三個固定螺絲.在活塞與外套分開之前,必須先找一個大口的杯或碗.用于盛放真空計中的水銀。
6
、真空計的活塞在拉出時要注意水銀必須流入杯或碗中.在活塞的水銀定量管外套管中也裝有7毫升的水銀必須倒出來。水銀可先用乙醇後用乙 醚進行攪拌清潔處理。其表面的液體可用吸水的面巾紙吸幹.以清洗水銀兩次以上爲準。
7
、針對測量毛細管内徑的清潔處理可尋找一根長20厘米粗細在0.20.3毫米的細銅絲或鋼絲.在其一頭打個折,夾上少置棉或絲線,沾上乙醇做兩次以上的管中清潔處理,在抽氣管中的清潔處理同樣用此方法。
8
、在拆卸真空計時,建議用戶不用拆卸玻璃外套,在不明原因抽不上真空極限時。可能還需要拆卸搖手柄下面的密封裝置.請記住其密封體内和在其底部的滾珠上塗的是高真空密封油脂而不是機械潤滑黃油。真空油脂請選用粘稠度大的爲宜,出廠時選用的是昆侖牌三号真空油脂特别提醒假貨太多請認準商标。
9
、假如整個真空計内部進入真空泵油時,建議用戶送到本公司維修部來進行徹底的清潔處理。本真空計的檢定周期爲壹年,使用頻率多的用戶可根據實際情況進行檢定。
