U型系列

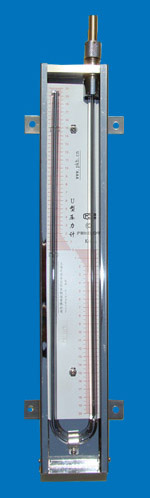

U型壓力真空計
型号: U型系列 查看同類
名稱:U型壓力真空計
測量粗真空的産品.
測量範圍,0-15KPa,0-30KPa
精度等級,1.0級

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com




    U型壓力真空計(以下簡稱真空計)是測量粗真空壓力的儀表,它結構小巧美觀、重量輕、安裝操作方便,其特點是精度高、響應快、測幅度廣、穩定可靠、零部件采用不鏽鋼制品,有較高的耐腐蝕性,這些都是其它壓力真空計無法比拟的。本真空計的應用面很廣,可用于冶金、化工、石油、輕工、醫藥、科學實驗以及中央空調主機溴化锂制冷機組等。



技術參數

測量範圍0-15KPa 0-30KPa

精度等級1.0級

環境溫度:-5--35℃

相對濕度:≤85%



工作原理

    該真空計是一種液體壓力計,它的基本原理是利用流體靜力平衡原理,利用液體高度并有直接進行壓力測量的儀表。真空計玻璃管二端必須平衡,玻璃管内徑均勻一緻,一邊玻璃管頂端封閉,并始終保持一定的真空度。管内裝有工作介質---高純度水銀,真空計的銅接頭與被測設備相連接,設備内的壓力由真空泵排氣後,看真空計玻璃管内的水銀柱端面高度差對照刻度闆,直接讀出絕對壓力(*兩端讀數相加之和即爲真空度)。



安裝使用說明

    將真空計垂直安裝在設備上,用戶可購¢6.5mm紫銅管與真空計上端的紫銅管焊接,另一端與真空閥門焊接,焊接時請注意以下事項:

1、溫度不要過高,以防止銅接頭變形,影響密封性能。

2、銅管必須清洗,有條件可用****,不能用油類清洗。

3、焊接質量保證,必須焊二層,不能漏氣。

4、“O”型圈拆卸要小心,安裝時注意平均。

    抽真空時必須關緊真空閥門,等真空泵運轉後才慢慢打開真空閥門,以防一下子抽氣,把真空中的水銀抽出不能使用,停機時同樣先關真空閥門,以防大氣壓強烈進入真空計玻璃管内而擊碎玻璃管。

    真空計玻璃管後面裝有鋁質刻度闆,刻度闆中間有二個調整“0”位的螺絲釘出廠時已調整好,用戶不必再調整。玻璃管内的介質---水銀容易流出,裝拆時將真空計垂直攜手拆裝,如發現“0”型圈拉毛缺損,應及時更換新的“0”型圈。



維護和保養

1、真空計在運輸和使用過程中請小心輕放,勿随便松開螺帽,以防水銀流出不能使用。

2、本真空計内部所裝的介質---水銀均系經過特殊處理,有很高的純潔度,在使用過程中,由于使用不當和外界因素引起水銀變質污染,會影響其精度,甚至沒有讀數,應及時送生産大家廠家進行修理,處理校驗後方可使用。

3、真空計每次使用後,必須關閉閥門才可停止真空泵工作,以免真空泵油進入真空系統和真空計内。

4、真空計在短期内不使用,可用橡膠塞頭堵塞内徑處保存。

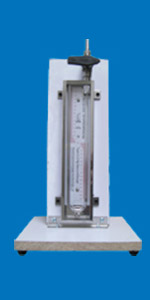

台式U型真空計

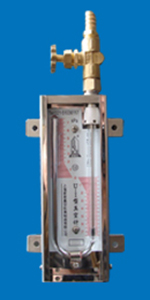

UI型真空計

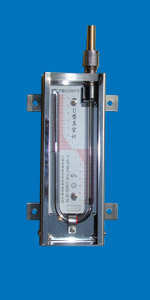

U型壓力真空計0-15KPa
