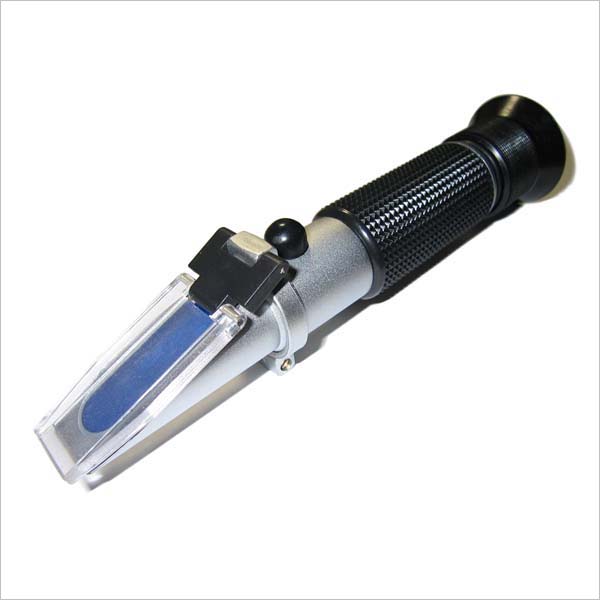

手持折光儀是一種用于測量液體濃度的精密光學儀器。具有操作簡單、攜帶方便、使用便捷、測量液少、準确迅速等特點。是機械加工、礦山石乳液測量的儀器。

主要用于測定機械加工的切削液及乳化液含量。

技術參數

1)光學系統放大倍率3倍。

2)主要類型的測量範圍及小刻度：

測量範圍：M-10 0～15％；MDT  0～15％

精度：0.5％

外形尺寸：4×4×20(cm)

重量：230g

測量規程

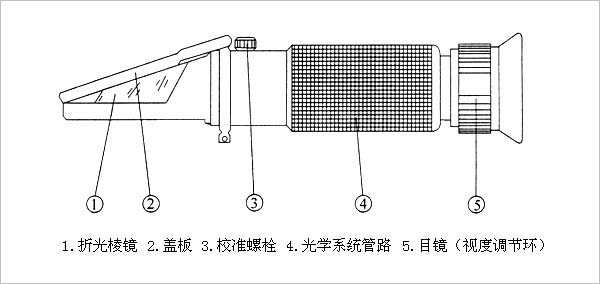

1）將折光棱鏡①對準光亮方向，調節目鏡視度環⑤，直到标線清晰爲止。（注：因爲該儀器是對溫度比較敏感在使用過程中手指不要接觸前端金屬部位。

）

2）調整基準：測定前首先使标準液（純淨水）、儀器及待測液體基于同一溫度。掀開蓋闆②,然後取1～2滴标準液滴于折光棱鏡上, 并用手輕輕按壓蓋闆②得出一條明暗分界線。旋轉校準螺栓③使目鏡視場中的明暗分界線與基準線重合(0%)。

3）掀開蓋闆②,用柔軟絨布擦淨棱鏡表面,取1～2滴被測溶液滴于折光棱鏡上,蓋上蓋闆②輕輕按壓，讀取明暗分界線的相對刻度,即爲被測液體的含量。

4）測量完畢後，直接用潮濕絨布擦去棱鏡表面及蓋闆上的附著物，待幹燥後，妥善保存起來。

注意事項及維護

1）使用完畢後，嚴禁用自來水直接沖洗，避免光學系統管路進水。

2）在使用與保養中應輕拿輕放，精心保養，光學零件表面不應碰傷劃傷。

3）本儀器應在幹燥、無塵、無腐蝕性氣體的環境中保存，以免光學零件表面發黴。

4）與被測物接觸的棱鏡屬易耗品，不能修複，請予以理解。

5）用戶必須遵守上述使用方法，如造成損壞不在保修範圍内，不予以保修。
