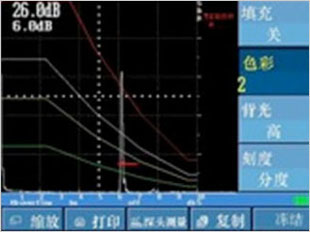

DAC曲線

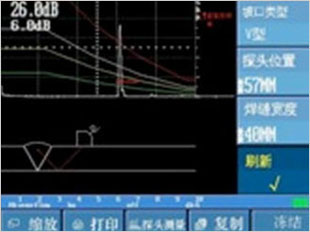

焊縫剖面圖示

聲速範圍

1000m/s～15000m/s，連續可調

掃描延時

-10mm～1000mm，步進連續可調

探頭延時

0μs～199.9μs

水平線性誤差

<0.1%< span="">

垂直線性誤差

<3%< span="">

增益調節

0dB～110dB，分0/0.1/0.5/1.0/2.0/6.0

閘門

2個

分辨率

靈敏度餘量

>62dB

動态範圍

>36dB

遠場分辨率

>32dB

脈沖發生器

發射脈沖

負尖脈沖

工作頻率範圍

0.5MHz～15MHz，1～6/0.5～15MHz分段可選

重複頻率

25Hz～1000Hz

接收器

采樣頻率

硬件實時采用頻率400MHz

阻尼

50Ω、100Ω、200Ω、500Ω

檢波方式

雙向、正向、負向、RF

工作方式

工作方式

單晶或雙晶模式

測量模式

前沿或峰值

主要功能

DAC曲線

逐個取點，自動生成，随意修正取樣點

曲面修正

自動校正弧面探測結果

峰值記憶

幫助記錄高回波

包絡功能

記錄回波變化軌迹

自動增益

自動增益高度可自行調節

焊縫圖示

直觀缺陷顯示，圖片可存儲/回放/打印

自動校準

材料聲速/探頭角度/探頭延時（零點）

數據處理

參數存儲

可存儲常用探傷參數及檢測結果數據

檢測通道

30個快捷通道

檢測報告

自行生成探傷報告，可編輯/打印

電腦連接

可直接連接電腦進行分析/回放/打印

報警

報警類型

聲光報警

報警條件

閘門的任意邏輯組合

産品規格

外型尺寸

220×170×60mm

重量

1.4公斤，包含一個電池

數據存儲

存儲裝置

标準USB存儲裝置，或快速以太網

數據文件存儲容量

2G

I/O接口

USB接口

2個

揚聲器輸出

有

視頻輸出

有

以太網

10/100Mbps

顯示

顯示器尺寸

5.7”寬屏

分辨率

640像素×480像素

類型

高亮度TFT液晶

電源

電池類型

智能锂離子電池

電池供電時間

持續工作時間8小時以上

環境指标

工作溫度範圍

-20℃～50℃

相對濕度

0%～85%
