CDX-1-5(配多個探頭)
便攜式磁粉探傷儀(手持,移動)
型号: CDX-1-5(配多個探頭) 查看同類
名稱:便攜式磁粉探傷儀(手持,移動)
這款便攜式的,可以總共選配4種探頭:
1)A型探頭:也稱馬蹄磁轭探頭或角焊縫探頭,活極距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏
2)D型探頭:也稱電磁轭探頭.極距:60-220㎜,提升力:AC≥5㎏,DC≥18㎏;重量,2.5㎏.
3)E型探頭:也稱交叉磁轭探頭或旋轉磁場探頭,可一次複合磁化探傷,行走滾輪和工作燈可提高探傷速度.極距:110㎜,提升力:AC≥12㎏,重量:3.0㎏.
4)O型探頭:也稱環形探頭,内徑:150㎜,中心磁場≥180Oe.重量:2.5㎏.
參數:
退磁時間:4秒
探頭溫升:≦60°C
工作節拍:建議在長時間連續工作時:充磁時間≦3秒,間隙時間≧5秒

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

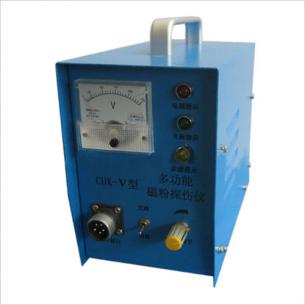

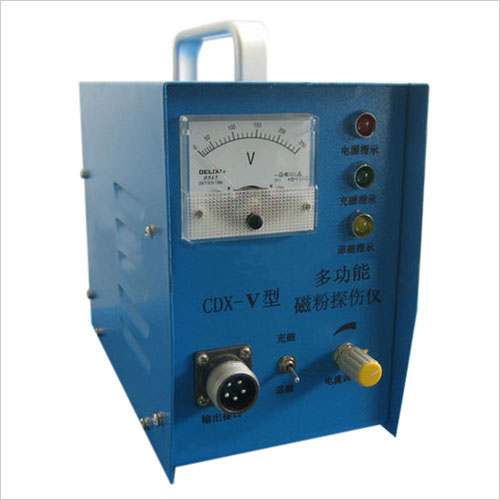

    吸收磁粉探傷機的優點,在CDX-4的基礎上,選用新材料、采用新工藝;制造的改進型全電子控制的新型磁粉探傷儀,具有功能齊全、探傷速度快、檢測靈敏度高、操作簡便、故障率低、維修方便等優點;儀器采用外加磁場磁化法,體積小,重量輕,方便攜帶; 高集成化電路使一台設備兼備原幾種設備的功能;可配備A.D.E.O四種探頭,該儀器輸出電流大小可調,可适應不同靈敏度要求, 交流磁化斷電相位控制,超負荷保護,并具有退磁等功能。



F功能選配

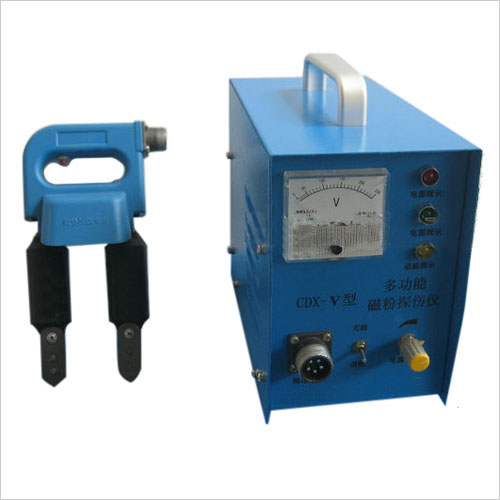

A型探頭:也稱馬蹄磁轭探頭或角焊縫探頭,活動關節斜面磁頭,配有工作燈;對異形面、形狀複雜工件探傷尤其适用.極距:20-160mm;提升力:AC≥4.5kg,DC≥18kg;重量:2.0kg。利用這種探頭制成一台設備叫馬蹄形磁轭探傷儀或角焊縫探傷儀,探頭利用活關節使用範圍廣。



D型探頭:也稱電磁轭探頭,多種活動關節,磁化強度大。極距:60-220mm,提升力:AC≥5kg,DC≥18kg;重量:2.5kg.獨立利用這種探頭制成的設備叫電磁轭探傷儀,探頭具有導磁高、磁化強度大等特點。



E型探頭:也稱交叉磁轭探頭或旋轉磁場探頭,可一次複合磁化探傷,行走滾輪和工作燈可提高探傷速度.極距:110mm,提升力:AC≥12kg,重量:3.0kg.獨立利用這種探頭制成一台設備叫旋轉磁場探傷儀,它利用兩隻交叉的磁轭采用交流電移相技術,使之産生随時間變化的合成旋轉磁場,對工件一次複合磁化。探傷速度快、檢測質量高。



O型探頭:也稱環形探頭,内徑:150mm,中心磁場≥180Oe.重量:2.5kg.獨立利用這種探頭制成一台設備叫環形探傷儀,它是利用線圈通電時産生強磁場的原理設計的,适用于軸棒類、管道類、葉片類等複雜工件的分段探傷或退磁。



技術參數

電源:AC 220V±10%  50HZ  5A

輸出:AC 0-38V  0-12A

退磁時間:4秒

探頭溫升:≤60℃

工作節拍:建議在長時間連續工作時:充磁時間≦3秒;間隙時間≧5秒

儀器重量:約7.5Kg。
