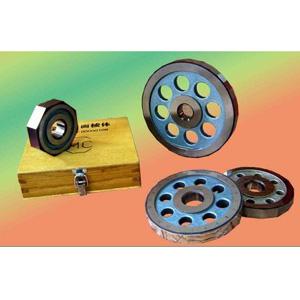

一、概述 正多面棱體是一種高精度角度标準器具。它主要用于檢定光學分度頭、分度台、測角儀等圓分度儀器的分度誤差，在高精度的機械加工中或測量中也可以作爲角度的定位基準。随著圓分度技術的發展，正多面棱體已從單一的偶數面（如12、24面等），發展到具有綜合功能的奇數面（如17、23面等），前者的工作角爲整度數，它用于檢定圓分度器具軸系的大周期誤差，還可以進行對徑測量；而後者的工作角爲非整度數，它可以綜合檢定圓分度器具軸系的大周期誤差和測微器的小周期誤差，能較正确地确定圓分度器具的不确定度。用戶可根據工作需要，從4面到72面，自由選用您需要的棱體。 二、規格及技術指标 棱體面數 | 外接圓直徑 | 8 | φ80 | 12 | φ100 | 23、24 | φ120 | 36 | φ150 |
棱體厚度： 17mm 回轉中心孔徑： φ25mm 材料： GCr15 硬度： HRC62—65 工作面平面度： 0級：0.03um；1級：0.05um；2級：0.1um 工作面對基準面的垂直度： 0級：5″；1級：10″；2級：20″ 工作面表面粗糙度： Ra≤0.025um 上表面與基準面平行度： 2um 工作角偏差： 0級：±1″ 1級：±2″ 2級：±5″ 工作角測量不确定度： 0級：0.2″ 1級：0.5″ 2級：1.0″ 工作面有效工作面積： S≥φ15mm的圓面積 正23面棱體： 棱體位置 | 理論角值 | 棱體位置 | 理論角值 | 1—2 | 15°39′07.8″ | 1--13 | 187°49′33.9″ | 1—3 | 31°18′15.7″ | 1--14 | 203°28′41.7″ | 1—4 | 46°57′23.5″ | 1--15 | 219°07′49.6″ | 1—5 | 62°36′31.3″ | 1--16 | 234°46′57.4″ | 1—6 | 78°15′39.1″ | 1--17 | 250°26′05.2″ | 1—7 | 93°54′47.0″ | 1--18 | 266°05′13.0″ | 1—8 | 109°33′54.8″ | 1--19 | 281°44′20.8″ | 1--9 | 125°13′02.6″ | 1--20 | 297°23′28.7″ | 1--10 | 140°52′10.4″ | 1--21 | 313°02′36.5″ | 1--11 | 156°31′18.2″ | 1--22 | 328°41′44.3″ | 1—12 | 172°10′26.0″ | 1--23 | 344°20′52.1″ |
三、棱體工作角的含義 棱體工作角是指各工作面與第一工作面所對應的中心角（即兩工作面中心法線之間的夾角）。如圖所示，以12面體爲例，第一面爲0°工作面，其它各面與第一面組成11個工作角。
|
