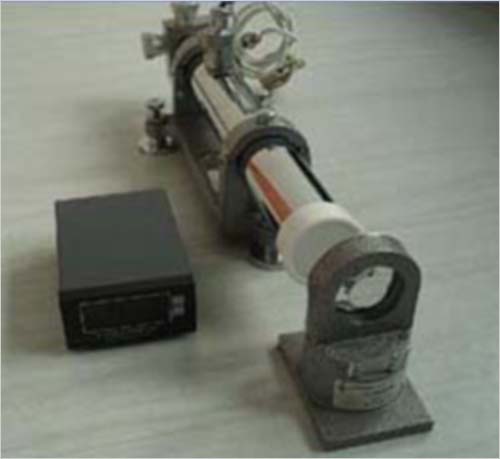

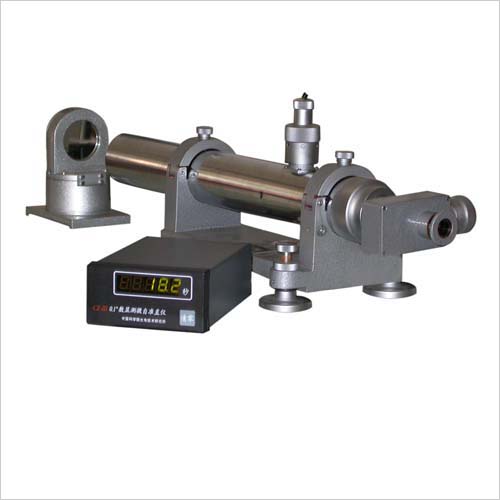

JCZ-II/JCZ-2
雙向精密自準直儀
型号: JCZ-II/JCZ-2 查看同類
名稱:精度是0.1秒,雙向,數字顯示 雙向精密自準直儀,平直儀
這款是數字顯示,精度到0.1秒
測角範圍:0-10′
小分辨率:0.1″
示值誤差:10′範圍内≤2″,任意1′範圍内≤0.5″
準直物鏡:焦距:258mm,入瞳直徑:ф40mm
顯微物鏡:焦距:27.45mm,放大倍率:4倍
測微目鏡:視場:10mmX6mm
視度調節:±5屈光度
組合焦距:1031.324mm
大測量距離:30m
視軸與鏡管機械軸平行度:<20″
視軸與支架底面平行度:<20″
圓水泡規格:8′ 置平精度:4′

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com


型号 名稱 測量距離 角值範圍 角值精度 線值範圍(測量距離) 線值精度
JCZ-II/JCZ-2 雙向精密自準直儀 30M 0-10' 10′範圍内:≤2″
1′範圍内:≤0.5″
780μm
(測量距離200mm)
±2μm
JCZ-II/JCZ-2 雙向精密自準直儀 30M 0-10' 10′範圍内:≤2″
1′範圍内:≤0.5″
780μm
(測量距離200mm)
±2μm



    自準直儀采用光學自準直原理和二維測量結構,能對機床、儀器精密導軌和精密平闆的運動直線度和平直度,同時做水平、垂直二維方向的角、線值精密測量,工作效率優于目前單向同類儀器,其結構緊湊,精度高、體積小、重量輕,适用于各級計量單位、研究所、大專院校實驗室、工廠計量室和車間加工現場。



産品特點

    本儀器測量範圍大,精度高,使用方便,配以一定的附件後,能擴大使用範圍的特點。儀器主體與平面反射鏡聯合使用,可測量工件平直度,平闆的平面度;與光學五棱鏡聯合使用,可測量垂直導軌的平直度和垂直度;與多面棱體聯合使用,可測量度盤的圓分度誤差。



技術參數

測角範圍:0-10′

小分辨率:0.1″

示值誤差:10′範圍内≤2″,任意1′範圍内≤0.5″

準直物鏡:焦距:258mm,入瞳直徑:ф40mm

顯微物鏡:焦距:27.45mm,放大倍率:4倍

測微目鏡:視場:10mmX6mm;視度調節:±5屈光度

組合焦距:1031.324mm

大測量距離:30m

視軸與鏡管機械軸平行度:<20″

視軸與支架底面平行度:<20″

圓水疱規格:8′  置平精度:4′

照明燈電壓:6V;功率:2-5w

光栅數顯表規格:單坐标20細分,配50線對/ mm光栅線位移傳感器

光栅數顯表電壓:220V

儀器外形尺寸:490X162X180mm

儀器重量:7.8kg
