RTP120系列
表面粗糙度儀
型号: RTP120系列 查看同類
名稱:表面粗糙度儀
用途範圍:金屬與非金屬工件;适用于機械加工制造業、檢測、商檢等部門粗糙度測量;平面、曲面、凹槽、小孔等複雜工件的粗糙度測量。

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com


型号 名稱 測量範圍 精度 取樣長度 顯示單位 備注
RTP130 表面粗糙度儀 Ra、Rq: 0.005μm ~16μm
Rz、R3z、Ry、Rt、Rp、Rm: 0.02μm~160μm
Sk: 0~100%
S、Sm:1mm
tp:0~100%
7-10% 0.25mm, 0.8mm, 2.5mm 13個單位參數,
可以直接翻閱查看
1.電機部件更好
2.不鏽鋼外殼
RTP粗糙度平台 粗糙度台面
RTP粗糙度平台(帶V型槽) 粗糙度台面
RTP150 表面粗糙度儀 Ra、Rq: 0.005μm ~16μm 7-10% 0.25mm, 0.8mm, 2.5mm 4個單位參數,可以直接查看.
9個單位參數,按鍵計算得出.
塑料外殼
RTP-大平台(有V型槽 粗糙度儀配件
RTP-小平台 粗糙度儀配件
RTP-粗糙度儀試塊 粗糙度儀配件
RTP130,150-曲面傳感器 粗糙度儀配件
RTP130,150-小孔傳感器 粗糙度儀配件
RTP130,150-深槽傳感器 粗糙度儀配件
RTP130,150-标配傳感器 粗糙度儀配件
RTP130,150-延長杆 粗糙度儀配件
RTP130,150-轉接杆 粗糙度儀配件



手持式粗糙度儀高精度

用途範圍:金屬與非金屬工件;适用于機械加工制造業、檢測、商檢等部門粗糙度測量;平面、曲面、凹槽、小孔等複雜工件的粗糙度測量。

優點:高精度到0.00113個參數,适合多種測值要求;可靠防電機卡死電路及程序軟件設計,攻克國産粗糙度儀現有難題,大大提高使用壽命;

産品介紹手持式粗糙度儀RTP130概述:
 1. RTP130
于金屬與非金屬工件表面粗糙度檢測的新型智能化無損檢測儀器;

 2.适用于機械加工制造業、檢測、商檢等部門多種形狀零部件的粗糙度測量;

 3.儀器符合标準并兼容美國、德國、日本英國等一些工業發達國家的标準。

 4.測量結果可以數字和圖形方式顯示在液晶顯示器上,也可以輸出到打印機上。



手持式粗糙度儀RTP130-功能特點:

 1.兼容ISODINANSIJIS多個國家标準,用于金屬與非金屬加工表面粗糙度檢測;
 2.
大量程,多參數Ra,Rz,Rq,Rt
 3.128×64  OLED
點陣顯示器,數字/圖形顯示;高亮無死角;
 4.
采用高速DSP處理器進行數據處理和計算,速度快,精度更高;
 5.
可靠防電機走死電路及軟件設計;
 6.
内置锂離子充電電池及充電控制電路,容量高、無記憶效應;
 7.
剩餘電量指示圖标,顯示充電過程,可随時了解充電程度。
 8.
連續工作時間大于20小時
 9.
大容量數據存儲,可存儲100組原始數據及波形。
10.
實時時鍾設置及顯示,方便數據記錄及存儲。
11.
具有自動休眠、自動關機等節電功能
12.
顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息;
13.
全金屬殼體設計,堅固、小巧、便攜、可靠性高。
14.
/英文語言選擇;
15.
可連接打印機;
16.
可選配曲面傳感器、小孔傳感器、測量平台、傳感器護套、接長杆等附件。



手持式粗糙度儀RTP130工作環境:

 1.溫度:0-40

 2.相對濕度:<90%

 3.周圍無振動、無腐蝕性介質



手持式粗糙度儀RTP130應用領域:

 1.生産現場,科研實驗室,工廠計量室

 2.機械加工業,汽車零部件加工業,金屬加工設備,機械制造業,機床附件

 3.模具鑄造,精密制造,液壓機具,軋輥,車軸,印刷,紡織機械及醫療機械

詳細參數

1.測量參數:  RaRz=Ry(JIS)Rq, Rt=Rmax, Rp, Rv, R3z, R3y, Rz(JIS), Rs,Rsk, Rku, Rsm, Rmr

2.測量範圍:  RaRq: 0.005μm 16μm

                     RzR3zRyRtRpRm: 0.02μm160μm

                     Sk: 0100%

                     SSm1mm

                     tp0100%

3.示值精度:  0.001
4.
示值誤差:  ±7-10%
5.
示值變動性:  6%
6.
測量輪廓:  粗糙度,波紋度,原始輪廓
7.
濾波方式:  RCPCRCGaussISO13565 四種濾波方式
8.
取樣長度:  0.25mm, 0.8mm, 2.5mm
9.
評定長度:  1L~5L可選(L爲取樣長度)

10.大驅動行程長度: 17.5mm/0.7inch
11.
小驅動行程長度: 1.3mm/0.052inch
12.
内部存儲能力: 30組原始數據
13.
外部輸入/出接口: USB
14.
電源:  内置锂離子充電電池/外接電源适配器
16.
外型尺寸: 140×52×48mm

17. 主機重量: 400g

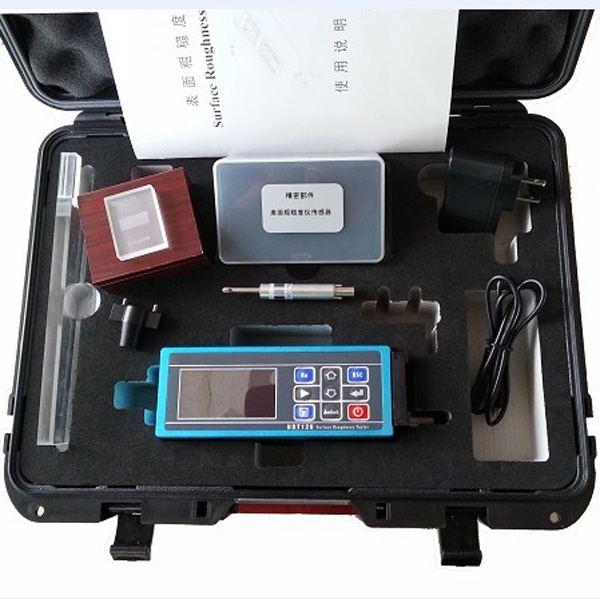

标準配置

RTP130主機                  1

标配傳感器                     1

多刻線标準樣塊             1

可調支架                         1

電源适配器                     1

說明書                             1

合格證                             1

保修卡                             1

儀器箱                             1

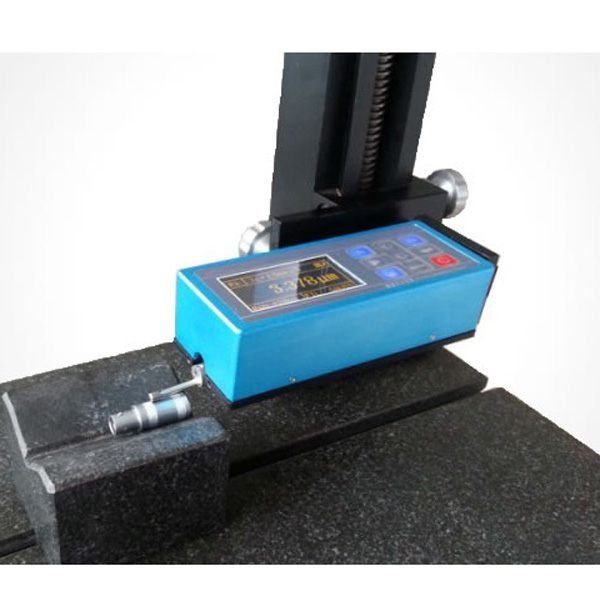

實物圖

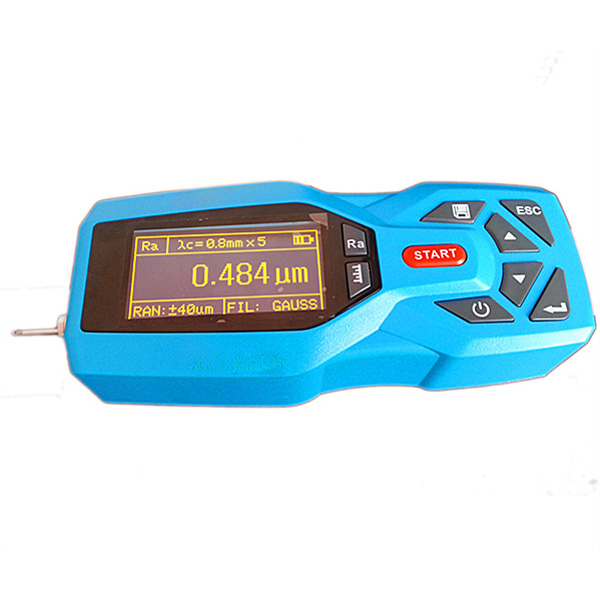

表面粗糙度測量儀|塑殼高精度

産品簡介

産品概述:

精密粗糙度測試儀RTP150是一種高精度表面光潔度檢測儀器,可對多種機械加工零件表面的粗糙度進行測量,包括平面、斜面、外圓柱面,曲面,小孔,溝槽及車軸等。

功能特點:

機電一體化設計,體積小,重量輕,使用方便;

采用DSP芯片進行控制和數據處理,速度快,功耗低;

兼容ISODINANSIJIS多個國家标準;

連續工作時間大于20小時

超大容量數據存儲,可存儲100組原始數據及波形。

實時時鍾設置及顯示,方便數據記錄及存儲。

具有自動休眠、自動關機等節電功能

可靠防電機走死電路及軟件設計

顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息;

/英文語言選擇;

可連接電腦和打印機;

打印參數或打印用戶設定的任意參數。

可選配藍牙功能。

可選配曲面傳感器、小孔傳感器、測量平台、傳感器護套、接長杆等附件。

工作環境:    溫度:- 20 ~  40

  濕度:< 90% RH

儲存運輸環境:溫度:- 40  ~   60

  濕度:< 90% RH

周圍無振動、無腐蝕性介質

産品簡介

測量參數:Ra,Rz=Ry(JIS),Rq,Rt=Rmax,Rp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rku,Rsm,Rmr

測量範圍:Ra:0.005~16.00μm

顯示範圍:Ra,Rq:0.005~16μm Rz,Rv,R3z,Rt,Rp,R3z:0.02~160μm  Rsm,Rs:1mmRmr:0~100%Rsk:0~100%

示值精度:0.001μm

量程範圍:±20um±40um±80um

取樣長度L0.25,0.80,2.50,自動

評定長度:1L~5L(可選,L爲取樣長度)

測量行程長度:3L~7L(可選,L爲取樣長度)

大驅動行程長度:17.5mm / 0.71 inch

小驅動行程長度:1.3mm / 0.052 inch

示值誤差:≤±7%示值變動性<6%針尖角度90°

測量輪廓:粗糙度,波紋度,原始輪廓濾波器RC,PC-RC,Gauss,D-P

内部存儲能力:100組數據

數據接口:USB

電池:内置锂離子充電電池

外形尺寸:141 mm×55 mm×40mm

産品重量:400g

可選附件:曲面傳感器、小孔傳感器、溝槽傳感器、深槽傳感器、延長杆、微型打印機、KA620測量平台

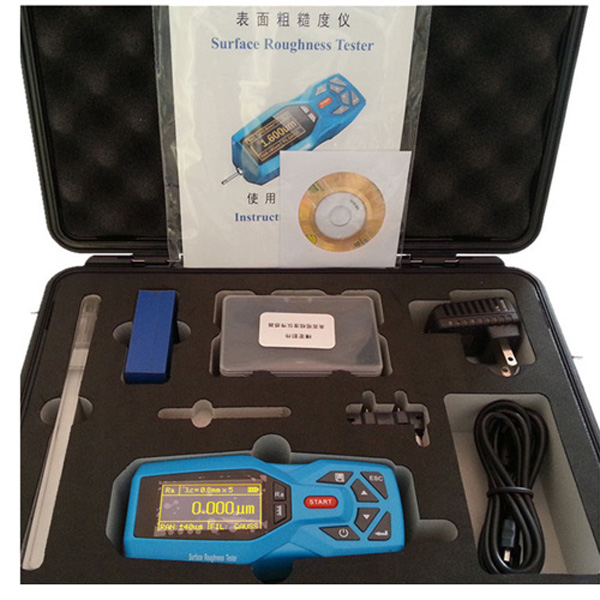

标準配置

·RTP150粗糙度儀主機       1

·标配傳感器                1

·多刻線标準樣塊            1

·可調支架                  1

·電源适配器                1

·說明書                    1

·合格證                    1

·保修卡                    1


實物圖
