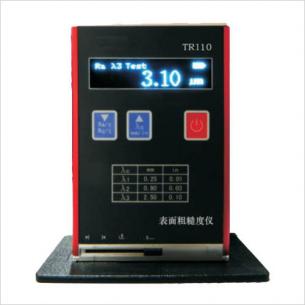

TR100,TR110
便攜式便攜式粗糙度儀,手持式粗糙度儀

型号:

TR100,TR110

查看同類

名稱:便攜式便攜式粗糙度儀,手持式粗糙度儀
基本款的型号.
測量參數: Ra、Rz、Rq、Rt
測量範圍 : Ra:0.05-10.0μm, Rz:0.1-50μm
取樣長度: 0.25mm、0.8mm、2.5mm
評定長度: 1.25mm、4mm、5mm
掃描長度: 6mm
示值誤差: ≤±15％
示值變動性: ＜12％

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

TR100/110系列袖珍表面粗糙度儀是專用于測量被加工零件表面粗糙度的新型智能化儀器。該儀器集當今微處理器技術和傳感技術于一體，以先進的微處理器和優選的高度集成化的電路設計，構成适應當今儀器發展趨勢的超小型的體系結構，可以完成粗糙度參數的采集、處理和顯示工作

TR100/110系列适用于加工、制造業、檢測、商檢等部門，尤其适用于大工件及生産流水線的現場檢測，以及檢測、計量、商檢等部門的外出檢定。不僅可以測量外圓、平面、錐面、還可測長度大于80×30mm的溝槽。

技術參數

型号	RT100	TR110
測量參數	Ra、Rz	Ra、Rz、Rq、Rt
測量範圍	Ra:0.05~10.0μm；Rz:0.1~50μm
取樣長度	0.25mm、0.8mm、2.5mm
評定長度	1.25mm、4mm、5mm
掃描長度	6mm
示值誤差	≤±15%
示值變動性	＜12%
傳感器類型	壓電晶體
電源	3.7V锂離子電池
工作溫度	0℃~40℃
重量	200g
外形尺寸	106×70×24mm
标準配置	主機、電源适配器、多刻線樣闆（粗糙度标準塊）、說明書、合格證、保修卡、質量反饋書、手提箱等

相關技術文章

相關産品

型号:CV系列

名稱:輪廓儀

這一款是輪廓儀,我們的輪廓儀有幾個優勢.
1.用戶較多,各個行業,單位都有使用.
2.精度高,高精度款的可以出半徑R誤差.
3.測量範圍,您可以具體查看資料.
輪廓儀是高精度的專業設備,歡迎您來電詢問.

型号	名稱	X軸量程	Z軸量程	半徑R 誤差	粗糙度 X軸	粗糙度 Z1軸	備注說明
CV-100A	輪廓儀	100mm	4mm		無	無
CV-100B	輪廓儀	100mm	20mm		無	無	更優光栅尺
CV-150	輪廓儀	150mm	20mm		無	無	更優光栅尺
CV-220A	輪廓儀	220mm	20mm		無	無
CV-220B	輪廓儀	220mm	20mm		無	無	更優光栅尺

型号:CV-R系列

名稱:高精度輪廓儀

型号	名稱	X軸量程	Z軸量程	半徑R 誤差	粗糙度 X軸	粗糙度 Z1軸	備注說明
CV-R100C	輪廓儀	100mm	40mm	1.2um	無	無
CV-R100D	輪廓儀	100mm	50mm	1um	無	無
CV-R150	輪廓儀	150mm	50mm	1um	無	無
CV-R220	輪廓儀	220mm	60mm	1um	無	無
CV-R320	輪廓儀	320mm	60mm	1um	無	無

型号:CV-H系列

名稱:粗糙度輪廓儀

這款是粗糙度輪廓儀
1.輪廓儀
2.粗糙度
我們的産品有如下優點,
1.用戶較多,各個行業,單位都有使用.
2.精度高,高精度款的可以出半徑R誤差.
3.測量範圍,您可以具體查看資料.
輪廓儀是高精度的專業設備,歡迎您來電詢問.

型号	名稱	X軸量程	Z軸量程	半徑R 誤差	粗糙度 X軸	粗糙度 Z1軸	備注說明
CV-H100A	粗糙度輪廓儀	100mm	6mm		Ra:0.005-16um	±20,40,80um
CV-H100B	粗糙度輪廓儀	100mm	20mm		Ra:0.005-16um	±20,40,80um	更優光栅尺
CV-H150	粗糙度輪廓儀	150mm	20mm		Ra:0.005-16um	±20,40,80um	更優光栅尺
CV-H220A	粗糙度輪廓儀	220mm	20mm		Ra:0.005-16um	±20,40,80um
CV-H220B	粗糙度輪廓儀	220mm	20mm		Ra:0.005-16um	±20,40,80um	更優光栅尺

型号:CV-HR系列

名稱:高精度粗糙度輪廓儀

型号	名稱	X軸量程	Z軸量程	半徑R 誤差	粗糙度 X軸	粗糙度 Z1軸	備注說明
CV-HR100C	粗糙度輪廓儀	100mm	40mm	1.2um	Ra:0.005-16um	±20,40,80um
CV-HR100D	粗糙度輪廓儀	100mm	50mm	1um	Ra:0.005-16um	±20,40,80um
CV-HR150	粗糙度輪廓儀	150mm	50mm	1um	Ra:0.005-16um	±20,40,80um
CV-HR220	粗糙度輪廓儀	220mm	60mm	1um	Ra:0.005-16um	±20,40,80um
CV-HR320	粗糙度輪廓儀	320mm	60mm	1um	Ra:0.005-16um	±20,40,80um

型号:RTP120系列

名稱:表面粗糙度儀

用途範圍：金屬與非金屬工件;适用于機械加工制造業、檢測、商檢等部門粗糙度測量;平面、曲面、凹槽、小孔等複雜工件的粗糙度測量。

型号	名稱	測量範圍	精度	取樣長度	顯示單位	備注
RTP130	表面粗糙度儀	Ra、Rq: 0.005μm ～16μm Rz、R3z、Ry、Rt、Rp、Rm: 0.02μm～160μm Sk: 0～100% S、Sm：1mm tp：0～100%	7-10%	0.25mm, 0.8mm, 2.5mm	13個單位參數, 可以直接翻閱查看	1.電機部件更好 2.不鏽鋼外殼
RTP粗糙度平台	粗糙度台面
RTP粗糙度平台(帶V型槽)	粗糙度台面
RTP150	表面粗糙度儀	Ra、Rq: 0.005μm ～16μm	7-10%	0.25mm, 0.8mm, 2.5mm	4個單位參數,可以直接查看. 9個單位參數,按鍵計算得出.	塑料外殼
RTP-大平台(有V型槽	粗糙度儀配件
RTP-小平台	粗糙度儀配件

型号:RTP100系列

名稱:表面粗糙度儀

用途範圍：不僅可測量平面、直徑大于20mm（經驗值）的外圓面、錐面，還可測長寬大于80×30mm的溝槽

型号	名稱	測量範圍	精度	取樣長度	顯示單位	備注
RTP110	表面粗糙度儀	Ra、Rq: 0.005μm ～16μm	7-10%	0.25mm, 0.8mm, 2.5mm	4個單位參數

型号:JB-1C

名稱:台式,可以測量平面,簡單的圓弧的母線. 表面粗糙度測試儀,粗糙度儀

這款是經典的台式粗糙度儀,推出以來,一直受到廣大用戶的青睐.
符合标準:GB1031-83,及ISO,DIN等
評定參數: Ra.Rt.Ry.Rmax,Rz(DIN), Rz(ISO),R3z,Rp,S,Sm,tp
測量範圍: Ra:0.01-10μm
觸針位移: ±40μm
分辨率: 0.005μm
顯示方式: 4×16帶背光照明LCD
小孔測量範圍: ≥6mm
儀器總誤差: ≤10%
取樣長度mm: 0.25, 0.8, 2.5
測量長度mm: 1.5,1.75,2/ 3.2,4,4.8,5.6,6.4/ 10,12.5,15

型号	名稱	測量範圍	精度	取樣長度mm	線性區	備注	輪廓測量範圍
JB-1C	表面粗糙度測試儀	Ra 0.01-10μm以上	≤10%	0.25, 0.8, 2.5		平面,平直的面都可以

型号:JB-4C

名稱:台式,高精度,可以測量平面,圓弧,外浮的各種曲線數據. 表面粗糙度測試儀,粗糙度儀

4C是高精度的,達到0.001um.
測試參數: Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt,Lr,Ln和Rmr(Tp)曲線等
粗糙度輪廓圖形放大倍率: 10-500000自動調整
粗糙度測量範圍: Ra 0.01 – 10 μm以上
取樣長度 L: 0.08 ,0.25, 0.8, 2.5 mm
評定長度 Ln: 1L, 2L, 3L, 4L, 5L Selectable
儀器評定取樣: 4000點
分辨率: 0.001 μm
示值誤差: ± (5 %+4nm)
測量重複性: ± 3 %
測量工件大高度: 300mm
傳感器可測: 平面、斜面、内孔表面、外圓柱面、槽表面，圓弧面，球面等各種零件的表面粗糙度
線性區: 垂向640 um
台階和Pt測量範圍: 100 μm
軸向測量範圍: 60 mm
小孔測量範圍: ≥ 5 mm
X-Y移動範圍: 15 mm
軸承内外圈尺寸: 内圈大外徑280mm
大厚度:160mm
外圈小孔徑: 12mm

型号	名稱	測量範圍	精度	取樣長度mm	線性區	備注	輪廓測量範圍
JB-4C	電腦控制精密粗糙度測試儀	Ra 0.01-10μm以上	± (5 %+4nm)	L: 0.08 ,0.25, 0.8, 2.5 mm	垂向640um	平面,斜面,内孔表面,圓弧,槽面.
JB-4C-粗糙度标準觸針	粗糙度儀配件
JB-4C-粗糙度小孔觸針	粗糙度儀配件
JB-C系列-粗糙度标準樣闆	粗糙度儀配件

型号:JB-5C,JB-6C

名稱:(可檢測粗糙度,輪廓,2種功能) 粗糙度輪廓儀

JB-5C,6C輪廓粗糙度測試儀是二合爲一的測量儀器,可以檢測粗糙度,和2維輪廓.下面是粗糙度,輪廓測量的技術規格.
**粗糙度測量
測試參數:Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt,Lr,Ln和Rmr(Tp)曲線等
粗糙度輪廓圖形放大倍率:10，20，50，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000，500000或自動
粗糙度測量範圍:　Ra 0.01 – 10 μm以上
取樣長度:　L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意設定
評定長度: Ln: 1L, 2L, 3L, 4L, 5L可任選
分辨率: 0.001 μm
示值誤差: ± (5 %+4nm)
測量工件大高度: 370mm
傳感器可測:　平面、斜面、内孔表面、外圓柱面、深槽表面，圓弧面，球面等各種零件的表面粗糙度
台階和Pt測量範圍: 1mm
軸向測量範圍: 100mm,120mm,150mm(6CA)
輪廓圖形的X、Y放大比: 1-500倍點擊放大
小孔測量範圍:　≥ 5 mm
X-Y移動範圍:　15 mm
軸承内外圈尺寸: 内圈大外徑280mm ,厚度160mm,外圈小孔徑15mm

型号	名稱	測量範圍	精度	取樣長度mm	線性區	備注	輪廓測量範圍
JB-5C	電腦控制精密輪廓粗糙度測試儀	Ra 0.01-10μm以上	± (5 %+4nm)	L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意設定	垂向640um	平面,斜面,内孔,深圓弧,深槽面. 可以測量輪廓,有輪廓探頭.	測量範圍 X：100mm Z：10mm 上下左右移動範圍 X：100mm Z: 370mm
JB-6C	電腦控制精密輪廓粗糙度測試儀	Ra 0.01-10μm以上	± (5 %+4nm)	L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意設定	垂向640um	平面,斜面,内孔,深圓弧,深槽面. 可以測量輪廓,有輪廓探頭.	測量範圍 X：120mm Z：20mm 上下左右移動範圍 X: 120mm Z: 370mm
JB-6CA	電腦控制精密輪廓粗糙度測試儀	Ra 0.01-10μm以上	± (5 %+4nm)	L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意設定	垂向640um	平面,斜面,内孔,深圓弧,深槽面. 可以測量輪廓,有輪廓探頭.	測量範圍 X：150mm Z：20mm 上下左右移動範圍 X: 120mm Z: 370mm

型号:RTP-220系列

名稱:噴砂噴丸粗糙度儀

适用于噴丸噴砂行業、印刷行業、噴塗防腐行業等表面粗糙度需求的行業使

型号	名稱	測量範圍	精度	備注
RTP-220	噴砂噴丸粗糙度儀	0~800 um	±5%或, ±5um	檢測噴砂噴丸

型号:TR100,TR110

名稱:便攜式便攜式粗糙度儀,手持式粗糙度儀

基本款的型号.
測量參數: Ra、Rz、Rq、Rt
測量範圍 : Ra:0.05-10.0μm, Rz:0.1-50μm
取樣長度: 0.25mm、0.8mm、2.5mm
評定長度: 1.25mm、4mm、5mm
掃描長度: 6mm
示值誤差: ≤±15％
示值變動性: ＜12％

型号:TR200,TR210,TR220

名稱:便攜式,高精度,精度達到0.001um 便攜式粗糙度儀,手持式粗糙度儀

這款是高精度的便攜式
Z軸（垂直): 160μm
X軸（水平): 17.5mm
Z軸（垂直): 0．01μm/±20μm, 0．02μm/±40μm, 0．04μm/±80μm
參數: Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、RSk、R3z、Rmax、Rpc、Rmr、RK、RpK、RvK、Mr1、Mr2、
标準: ISO,ANSI,DIN,JIS
圖形: 粗糙度輪廓，支承率曲線，直接輪廓取樣長度: 0.25，0.8，2.5 （mm）
評定長度: Ln= lr×n n=1-5
示值誤差: 不大于±10%
示值變動性: 不大于6%

型号:各類傳感器配件

名稱:便攜式粗糙度儀的配件

下面是便攜式粗糙度儀的配件,購買的時候,請詳細的複核一遍您要檢查的工件的尺寸,特點.确保儀器可以檢測,如果需要購買配件,就要和我們的銷售确認好,這些配件可以幫助你檢測到需要的數據.
1)标準傳感器: 測量大多數的平面、斜面、圓錐面、内孔、溝槽等多種表面的粗糙度。可測量槽寬大于2mm，槽深小于3mm的溝槽，或者高度小于3mm的台階的表面粗糙度。
2)深槽傳感器: 可測量槽寬大于3mm，槽深小于10mm的溝槽，或者高度小于10mm的台階的表面粗糙度，配合LRA620/LRA630工作台使用。
3)小孔傳感器: 可測量孔徑大于2mm的内表面粗糙度，大深度爲19mm。
4)曲面傳感器: 可測量曲率半徑大于3mm的凹凸曲面工件的表面，配合LRA/LRA630工作。
5)側向轉接杆: 針對特殊環境、特殊工件可將傳感器相對于與主機進行旋轉90度測量。
6)加長杆: 可將傳感器加長50MM進行測量。

型号:LSA650,650S

名稱:測量平台,專用于便攜式粗糙度儀的配件,可以讓測頭和工件更好的接觸,測量結果更便攜式粗糙度儀,專用測量平台

配合這個平台,,可以讓測頭和工件更好的接觸,測量結果更準确.
标準型是角度固定,S型是角度可以360度旋轉.
Y向位移誤差: ±12.5 mm
行程: 65 - 300mm
角度: 儀器可360度旋轉
底座尺寸大小: 135×90×45mm
立柱高: 430mm
重量: 4千克

型号:粗糙度比較樣塊系列

名稱:粗糙度比較樣塊

表面粗糙度對比樣塊是用比較法檢查零件表面粗糙度的一種量具
在機械工業生産中得到廣泛的應用

型号	名稱	加工方法	Ra值範圍 um	每組塊數
粗糙度比較樣塊-32塊裝	粗糙度比較樣塊	車外園,磨外園,刨,平磨,镗内孔,平銑,端銑,研磨	6.3.3.2 1.6-0.012	32
粗糙度比較樣塊-27塊裝	粗糙度比較樣塊	車床,刨床,立銑,平銑,平磨,外磨,研磨	6.3-0.025	27
粗糙度比較樣塊-1	粗糙度比較樣塊	車外園,磨外園	6.3-0.1	8
粗糙度比較樣塊-2	粗糙度比較樣塊	刨,平磨	6.3-0.8	8
粗糙度比較樣塊-3	粗糙度比較樣塊	平銑,端銑	6.3-0.1	8
粗糙度比較樣塊-4	粗糙度比較樣塊	镗内孔,磨内孔	0.1-0.012	8

型号:RTP-120

名稱:便攜式粗糙度儀

RTP-120是金屬與非金屬工件表面粗糙度檢測的新型智能化無損檢測儀器；
适用于機械加工制造業、檢測、商檢、大學院校等行業對多種形狀零部件的粗糙度測量

型号	名稱	備注
RTP-120	便攜式粗糙度儀
