VMS-2010-5040
(測量範圍:500-400mm,精度,3um,手動) 影像儀,影像測量儀,手動标準型
型号: VMS-2010-5040 查看同類

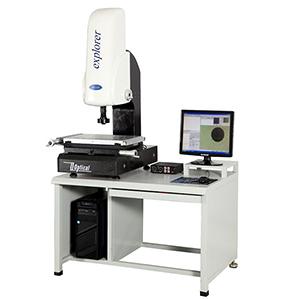

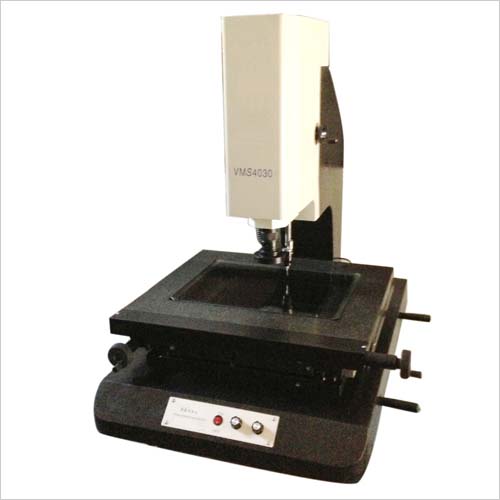

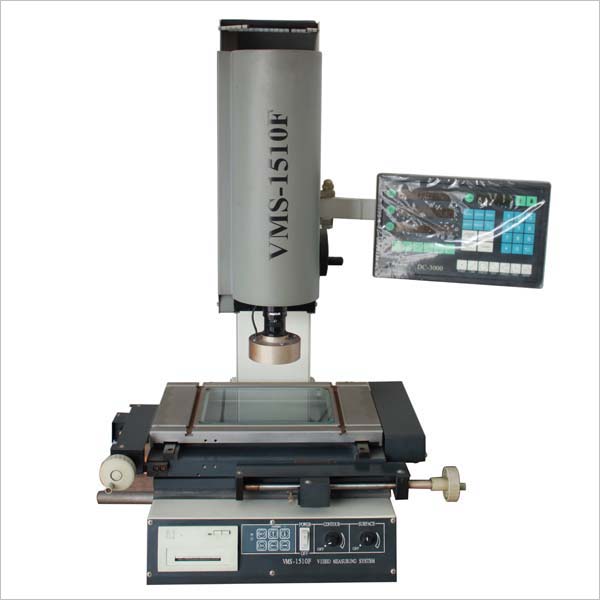

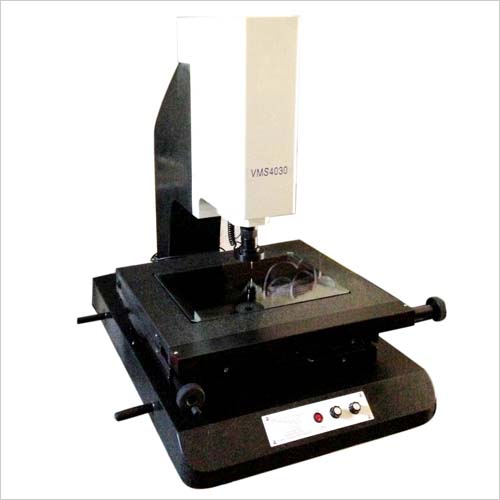

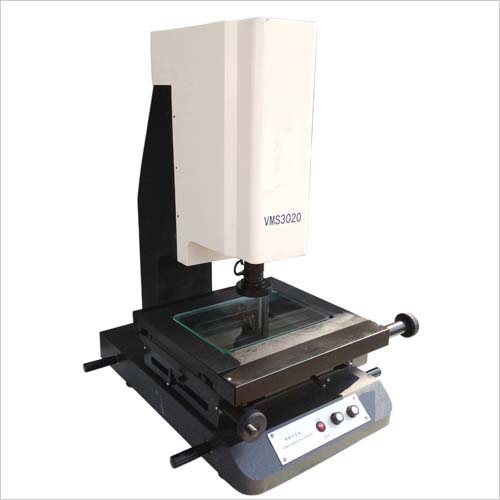

名稱:(測量範圍:500-400mm,精度,3um,手動) 影像儀,影像測量儀,手動标準型
這款是手動的,标準型,性價比很高,我們的影像儀,X,Y軸的台面都是高質量的大理石平台,穩定性好.主要的配機,照相設備都用的是配置較高,或者進口的産品.
有效測量行程: 200*100,300*200,400*300,500*400mm
Z軸調焦升降範圍: ≤200-250mm

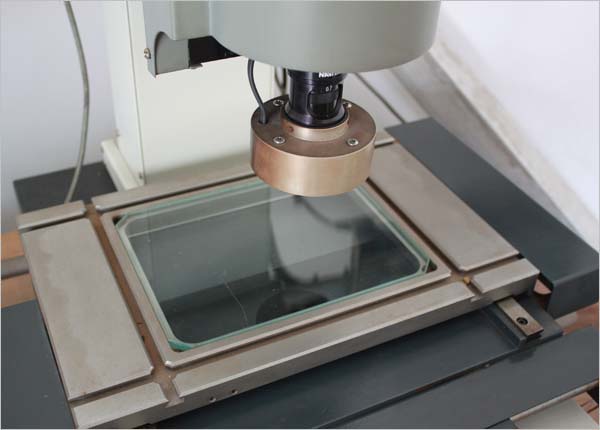

玻璃台尺寸: 223mm×143mm - 555mm×445mm
載物台尺寸: 345mm*250mm - 720mm×610mm
承載重量: ≤25 kg
線性精度: U≤( 3+L/200 )μm
分辨率: 0.001mm
CCD: 高分辨率1/3”彩色CCD 600TV線

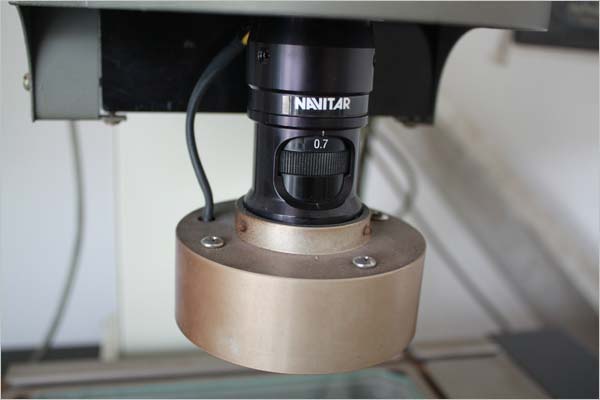

鏡頭: 可連續變倍高清鏡頭 光學放大倍率0.7×-4.5×
影像放大倍率: 20-180倍

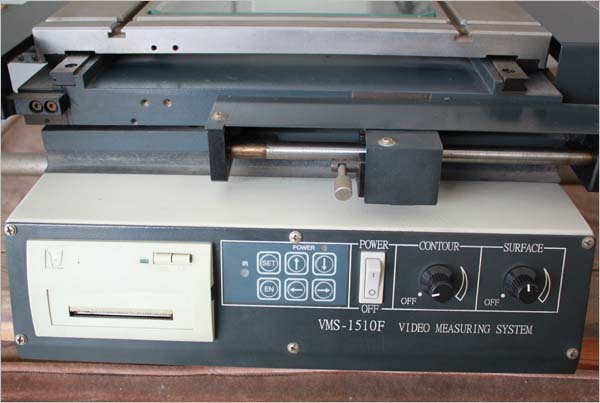

光栅尺: 高精度精密光栅尺,分辨率1um
測量軟件: 光學視覺REICA精密測量軟件
主機機身: 底座,立柱,工作台均爲高精度花崗石 一般樣品的大高度是150mm,如果您的産品更高,需要定做.

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com




    二次元影像測量儀是針對五金加工行業零部件尺寸控制的檢測設備。具備基本的點、線、圓、兩點距離、角度等基本測量功能及坐标平移的功能,能滿足基本的二次元測量需求;此外測量數據可輸入EXCEL、WORD中或者將測量圖形輸出至DXF文檔做CAD設計,儀器采用定格定倍手動變倍鏡頭,可在經濟實惠的條件下實現較大工件各種複雜表面的測量。

    手動二次元影像測量儀,是面向現代制造企業的通用檢測方案,爲各種規範的零部件加工和制造企業提供方便、快捷、實用的幾何計量解決方案,是一款經濟實用、免維護的手動二次元影像測量儀。

    二次元影像測量儀适用于以二坐标測量爲目的的一切應用領域,機械、電子、儀表、五金、模具、塑膠等行業廣泛使用。



技術參數

型号

VMS2010

VMS3020

VMS4030

VMS5040

有效測量行程

200*100

300*200

400*300

500*400

Z軸調焦升降範圍

≤200mm

≤200mm

≤250mm

≤250mm

玻璃台尺寸

223mm×143mm

330mm×230 mm

450mm×340mm

555mm×445mm

載物台尺寸

345mm*250mm

445mm×345mm

620mm*510mm

720mm×610mm

承載重量

≤25 kg

線性精度

U≤( 3+L/200 )μm

分辨率

0.001mm

CCD

美國TEO高分辨率1/3”彩色CCD    600TV線

鏡頭

可連續變倍高清鏡頭   光學放大倍率0.7×-4.5×

影像放大倍率

20×-180×

光栅尺

高精度精密光栅尺,分辨率1um

測量軟件

光學視覺REICA精密測量軟件

主機機身

底座、立柱、工作台均爲天然“濟南青”000級高精度花崗石

主機外形尺寸

570×410×870mm

700×470×950mm

980×670×1020mm

1170×770×1030mm

注:L表示測量長度,以毫米爲單位。



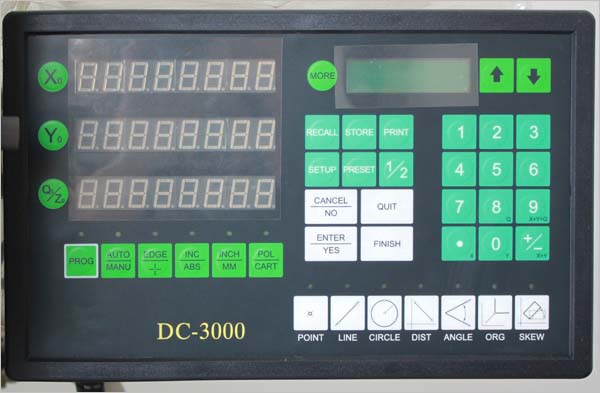

手動影像測量儀測量軟件功能

·基本測量:點、線、圓、弧、橢圓的測量。

·在線标注:可以在實時影像中标注尺寸,半徑标注、直徑标注、角度标注、線性标注、對齊标注、文本标注、坐标标注等。

·離線标注:可以在鳥瞰的全圖中進行标注尺寸。

·幾何測量:兩圓弧頂點距離、兩直線的距離、垂直線、平行線、剪切直線、延長直線、兩線交點、線圓交點、兩圓交點、圓的切線、兩圓切線、兩線連接弧、角平分線。

·輔助功能:複制、全選、删除、移動、鏡像、旋轉。

·坐标系:設置客戶坐标系、三點設定坐标系、坐标原點平移、坐标旋轉。

·坐标标注:以自設的坐标原點(0,0)爲基準,标注畫面上任意一點的坐标位置。

·對比:AutoCAD标準工程圖可輸入實時影像區中,令AutoCAD工程圖與實際工件外形重疊進行對比,從而找出工件和工程圖的區别。

·繪圖:可將實時影像中的實際工件外形進行描繪,形成完整的工程圖,繪圖方式和AutoCAD相似。

·報表格式:測量數據可以直接導入成EXCEL、word、CAD圖檔。

·自動尋邊功能:軟件采用自動尋邊,可以減少肉眼判斷帶來的誤差。
