CPJ-3015AZ,3040AZ - (正像系列,X,Y軸的範圍:150-400mm,100-300mm 立式投影儀,測量投影儀(正像)

CPJ-3015AZ,3040AZ
(正像系列,X,Y軸的範圍:150-400mm,100-300mm 立式投影儀,測量投影儀(正像)

型号:

CPJ-3015AZ,3040AZ

查看同類

名稱:(正像系列,X,Y軸的範圍:150-400mm,100-300mm 立式投影儀,測量投影儀(正像)
正像型
工作台: 354*228 - 606*466mm
玻璃台尺寸: 210*1600 - 450*350
X坐标行程: 150 - 400
Y坐标行程: 100 - 300
Z坐标行程: 100(調焦)
儀器測量精度(μm): 2.5+L/100(L爲被測長度，單位：mm)
X、Y坐标數顯分辨力: 0.5μm
投影屏尺寸: Ф 312，使用範圍,Ф300(刻有米字線)
投影旋轉範圍: 0~360°
旋轉角度數顯分辨力:1 ′,或0.01°
物鏡
放大倍數: 10X(選),20X(選)
物方線視場: Ф30,15,6,3
物方工作距離: 77.7 44.3 38.4 25.3
測量大高度: 90
建議放置台載重: ≥250kg, 尺寸(長*寬*高) 800*550*650(mm)
數據處理系統:可做多點采樣，坐标旋轉，點、線、距離，角度測量

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

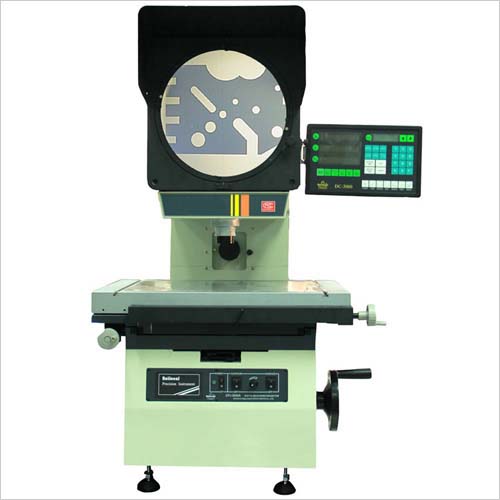

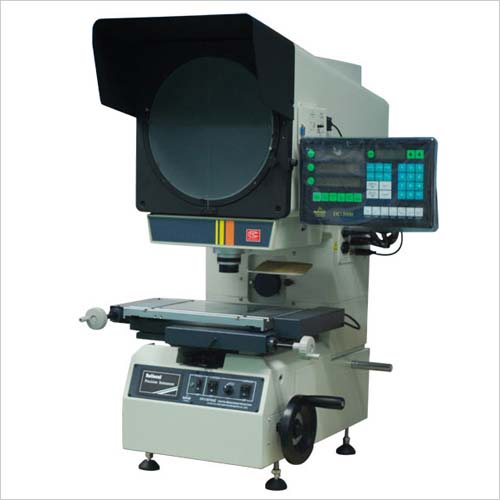

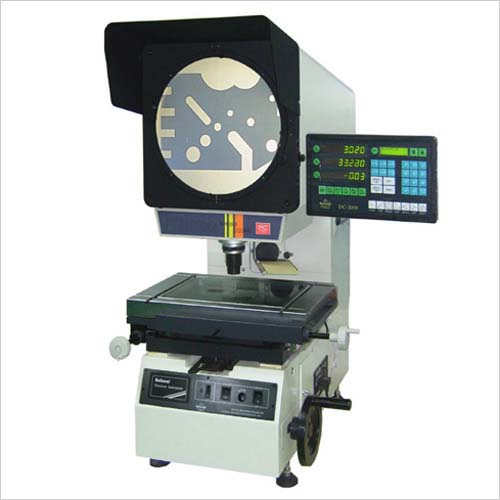

CPJ系列測量投影儀是光、機、電一體化的精密高效測量儀器。立式投影儀的工件影像可以是全正像也可以爲倒像，測量簡易直觀，效率高。儀器光學質量優良，物鏡成清晰，放大倍率準确。在透射光照明下，輪廓測量誤差小于0.08%。測量投影儀廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。測量投影儀能高效檢測各種形狀複雜工件的輪廓尺寸和表面形狀，如樣闆、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。

CPJ-3000AZ系列數字式測量投影儀整機品質優良，性能穩定。儀器配有腳踏開關和多功能數據處理表DC-300，數據輸出和采樣十分方便，使測量更快捷，效率更高。

技術參數

儀器型号		正像型CPJ-3015AZ		正像型CPJ-3020AZ		正像型CPJ-3025AZ
工作台	金屬台面尺寸	354*228mm		404*228mm		450*280mm
	玻璃台尺寸	210*160mm		260*160mm		306*196mm
	X坐标行程	150mm		200mm		250mm
	Y坐标行程	100mm		100mm		150mm
	Z坐标行程	100mm(調焦)		100mm(調焦)		100mm(調焦)
儀器測量精度		2.5μm+L/100(L爲被測長度，單位：mm)		2.5μm+L/100(L爲被測長度,單位：mm)		2.5μm+L/100(L爲被測長度，單位：mm)
X、Y坐标數顯分辨力		0.5μm		0.5μm		0.5μm
外形尺寸		7807801100mm		7807801100mm		8107801120mm
儀器重量		160kg		160kg		180kg
投影屏	投影屏尺寸	Ф 312mm 使用範圍 > Ф300mm(刻有米字線)
	投影旋轉範圍	0~360°
	旋轉角度數顯分辨力	1 ′ 或0.01°
物鏡	放大倍數	10X(選)	20X(選)		50X(選)		100X(選)
	物方線視場	Ф30mm	Ф15mm		Ф6mm		Ф3mm
	物方工作距離	77.7mm	44.3mm		38.4mm		25.3mm
	測量大高度	80mm	80mm		80mm		80mm
儀器電源		100V/240V(AC) 50/60Hz
總功率		400W
建議放置台		載重 ≥250kg 尺寸(長寬高) 800550650(mm)
數據處理系統		DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐标旋轉，點、線、距離，角度測量 RS-232數據輸出
儀器照明		透射與反射照明光源均爲24V，150W鹵素燈
冷卻方式		強制風冷(三軸流風扇)
儀器選配件		微型打印機、光學尋邊器等 M2D -CPJ 軟件等——詳情請見投影儀附件明細

儀器型号			正像型CPJ-3030AZ		正像型CPJ-3040AZ
工作台		金屬台面尺寸	500*330mm		606*466mm
		玻璃台尺寸	350*250mm		450*350mm
		X坐标行程	300mm		400mm
		Y坐标行程	200mm		300mm
		Z坐标行程	100mm(調焦)		100mm(調焦)
儀器測量精度			2.5μm+L/100(L爲被測長度，單位：mm)		2.5μm+L/100(L爲被測長度，單位：mm)
X、Y坐标數顯分辨力			0.5μm		0.5μm
外形尺寸			9007801100mm		10407801120mm
儀器重量			200kg		250kg
投影屏	投影屏尺寸		Ф 312mm 使用範圍 > Ф300mm(刻有米字線)
	投影旋轉範圍		0~360°
	旋轉角度數顯分辨力		1 ′ 或0.01°
物鏡	放大倍數		10X(選)	20X(選)	50X(選)	100X(選)
	物方線視場		Ф30mm	Ф15mm	Ф6mm	Ф3mm
	物方工作距離		77.7mm	44.3mm	38.4mm	25.3mm
	測量大高度		80mm	80mm	80mm	80mm
儀器電源			100V/240V(AC) 50/60Hz
總功率			400W
建議放置台			載重 ≥250kg 尺寸(長寬高) 800550650(mm)
數據處理系統			DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐标旋轉，點、線、距離，角度測量 RS-232數據輸出
儀器照明			透射與反射照明光源均爲24V，150W鹵素燈
冷卻方式			強制風冷(三軸流風扇)
儀器選配件			微型打印機、光學尋邊器等 M2D -CPJ 軟件等——詳情請見投影儀附件明細
