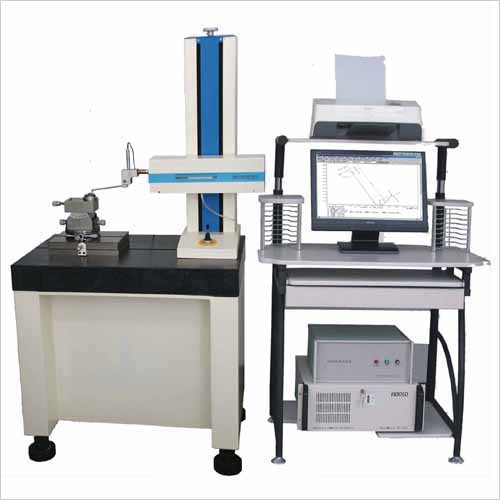

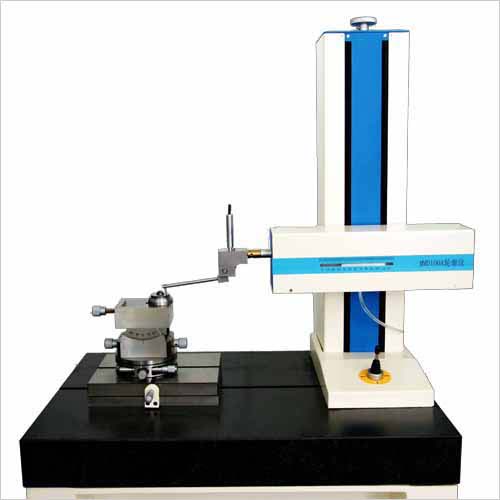

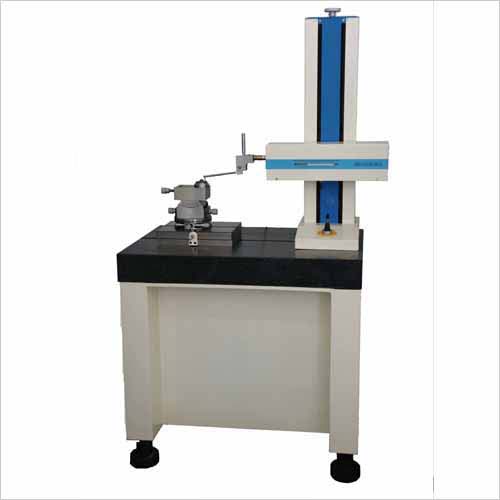

MMD-100A,B - 最大精度,0.3um,量程100*300mm 輪廓儀(A型是基本精度,B型是高精度款)

MMD-100A,B
最大精度,0.3um,量程100*300mm 輪廓儀(A型是基本精度,B型是高精度款)

型号:

MMD-100A,B

查看同類

名稱:最大精度,0.3um,量程100*300mm 輪廓儀(A型是基本精度,B型是高精度款)
MMD-100輪廓儀可測量各種精密機械零件的,
素線形狀，直線度、角度、凸度、輪廓度、傾斜度、平行度、對數曲線、槽深、槽寬、溝曲率半徑、溝邊距、溝心距等參數。
X軸導軌移動直線度: ≤0.3um/60mm
示值誤差: ±(1.5+1.5L/100）um
傳感器分辯率,量程: 1/4096-65536
傳感器量程: 4-20mm
光栅分辯率: 0.6-1um
光栅精度：±2-3um/100mm
X軸量程: ≤100mm
Z軸量程: ≤300mm
附件: 調偏工作台、綜合調整台、精密V形工作台、球測頭、斜測頭、錐測頭

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

MMD-100傳感器移動式輪廓儀。可測量各種精密機械零件的素線輪廓形狀參數，角度處理（坐标角度，與坐标的夾角，兩直線夾角）、圓處理（圓弧半徑，圓心到圓心距離，圓心到直線的距離，交點到圓心的距離，直線到切點的距離）、點線處理（兩直線交點，交點到直線距離，交點與交點距離，交點到圓心的距離）、直線度、凸度、對數曲線、槽深、槽寬、溝曲率半徑、溝邊距、溝心距、輪廓度、垂直距離、傾斜度、水平距離等形狀參數。

産品特點

·精度高,壽命長---采用超高精度氣浮導軌作爲直線測量基準，具有穩定性好、承載大、永不磨損等優點，達到國内同類産品高精度。

·天然花崗岩基座及立柱---造型美觀，機械性能更加穩定可靠。

·高精度光栅尺及進口采集卡---保證數據采樣分辨率，準确度高，穩定性好。

·基于windows操作平台的專用測量軟件。界面親切美觀，操作方便，測量、分析功能強大，并實現和CAD無縫對接。

·完善的夾具使工件的調整變得更加方便快捷。

技術參數

産品型号			MMD-100A	MMD-100B
X軸導軌移動直線度			0.4μm /60mm	0.25μm /60mm
測量精度		(L=X軸導軌移動距離)	±(1.5+2L/100) μm	±(1+L/100) μm
		(H=Z1軸方向測量高度)	±(2+15H/100) μm	±(0.8+10H/100)μm
傳感器量程			15mm	15mm
Z1軸		采樣方式	工件不動，傳感器随氣浮導軌移動采樣
		分辨率	1/65536
		産地	國産	進口
		爬坡角度	上升77度下降88度
軟件		數據處理方式	利用威而信自主開發的輪廓儀軟件處理數據、與CAD無縫連接處理數據
		數據處理項目	輪廓形狀參數、角度處理（坐标夾角、直線夾角）、圓弧處理（圓弧半徑、圓心距、圓心到直線的距離、交點到圓心的距離等）、點線處理、直線度、槽深、槽寬、溝邊距、溝心距、水平距等參數
		圖形放大倍率	可任意縮小、放大
		數據采樣	采用精密直光栅觸發采樣；配備品牌計算機,對測得輪廓圖形具有CAD處理功能
		速度設定	0.02mm/s、0.05mm/s、0.1mm/s、0.2mm/s、0.5mm/s、1mm/s 、2mm/s (七個速度)
氣浮橫導軌X 軸		直光栅尺分辨率	0.1μm
		直光栅尺産地	國産	進口
		橫臂傾斜範圍	±30°
		X軸方向測量範圍	100mm
垂直立柱 Z軸		立柱垂直測量高度	400mm
		Z軸方向測量範圍（工件大高度）	使用标準配件：300mm (若測量部位爲孔内部，孔徑不小于20mm)；另有不同内孔直徑的測杆選擇
		電器箱	提供儀器所需的硬件支持
		綜合調整台調整範圍	Y軸方向10mm，X軸水平可調±40度，Z軸回轉可調360度（帶微調裝置）
外部條件		标準附件	标準圓弧件,标準測頭及測杆(含球測頭、斜測針),随機光盤(可一鍵恢複系統),常用工具一套
		可選配件	大(小)調整工作台，各種規格測針、測杆，平口鉗,各類夾具,精密電源等
		主機尺寸	長×寬×高：750mm×470mm×1350mm
		電源	220-240v AC，50HZ，單獨地線；大功率消耗500W
		壓縮空氣	純淨壓縮空氣：氣壓0.4MP，消耗0.1m3/min（氣源供給0.6MP，0.25m3/min以上）
		環境要求	工作溫度：10攝氏度到30攝氏度；濕度20-80%RH（無結露）
産品型号			MMD-100A	MMD-100B
X軸導軌移動直線度			0.4μm /60mm	0.25μm /60mm
測量精度	(L=X軸導軌移動距離)		±(1.5+2L/100) μm	±(1+L/100) μm
	(H=Z1軸方向測量高度)		±(2+15H/100) μm	±(0.8+10H/100)μm
傳感器量程			15mm	15mm
Z1軸	采樣方式		工件不動，傳感器随氣浮導軌移動采樣
	分辨率		1/65536
	産地		國産	進口
	爬坡角度		上升77度下降88度
軟件	數據處理方式		利用威而信自主開發的輪廓儀軟件處理數據、與CAD無縫連接處理數據
	數據處理項目		輪廓形狀參數、角度處理（坐标夾角、直線夾角）、圓弧處理（圓弧半徑、圓心距、圓心到直線的距離、交點到圓心的距離等）、點線處理、直線度、槽深、槽寬、溝邊距、溝心距、水平距等參數
	圖形放大倍率		可任意縮小、放大
	數據采樣		采用精密直光栅觸發采樣；配備品牌計算機,對測得輪廓圖形具有CAD處理功能
	速度設定		0.02mm/s、0.05mm/s、0.1mm/s、0.2mm/s、0.5mm/s、1mm/s 、2mm/s (七個速度)
氣浮橫導軌X 軸	直光栅尺分辨率		0.1μm
	直光栅尺産地		國産	進口
	橫臂傾斜範圍		±30°
	X軸方向測量範圍		100mm
垂直立柱 Z軸	立柱垂直測量高度		400mm
	Z軸方向測量範圍（工件大高度）		使用标準配件：300mm (若測量部位爲孔内部，孔徑不小于20mm)；另有不同内孔直徑的測杆選擇
	電器箱		提供儀器所需的硬件支持
	綜合調整台調整範圍		Y軸方向10mm，X軸水平可調±40度，Z軸回轉可調360度（帶微調裝置）
外部條件	标準附件		标準圓弧件,标準測頭及測杆(含球測頭、斜測針),随機光盤(可一鍵恢複系統),常用工具一套
	可選配件		大(小)調整工作台，各種規格測針、測杆，平口鉗,各類夾具,精密電源等
	主機尺寸		長×寬×高：750mm×470mm×1350mm
	電源		220-240v AC，50HZ，單獨地線；大功率消耗500W
	壓縮空氣		純淨壓縮空氣：氣壓0.4MP，消耗0.1m3/min（氣源供給0.6MP，0.25m3/min以上）
	環境要求		工作溫度：10攝氏度到30攝氏度；濕度20-80%RH（無結露）
