2XZ系列
直聯旋片式真空泵

型号:

2XZ系列

查看同類

名稱:直聯旋片式真空泵
抽氣速率,0.3-4.8升每秒.
極限壓力,6*10-1至6*10-2
轉速,1400,1720轉每分鍾.
容油量,0.5-1.2升

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

該系列泵是用來對密封容器抽除氣體的基本設備。它可單獨使用，也可用爲增壓泵、擴散泵、分子泵的前級泵、維持泵、钛泵的預抽泵用；可用于電真空容器制造、真空焊接、印刷、照相制版、食品包裝、真空吸塑、制冷設備維修及儀器、儀表設備配套和實驗室等。廣泛适用于航空航天、半導體、鍍膜、食品包裝、幹燥、制冷、科研、醫療、電子、化工、醫藥等專業單位和大專院校等部門的實驗室、化驗室。

結構特點

·體積小，重量輕、噪音低；

·設有氣鎮閥，可抽除少量水蒸汽；

·設有自動防返油雙重保險裝置；

·小口徑2XZ-2，2XZ-4真空泵專配真空幹燥箱、冷凍幹燥機，印刷機械；

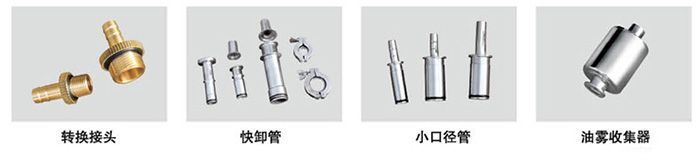

·配小口徑轉換接頭、KF接口；

技術參數

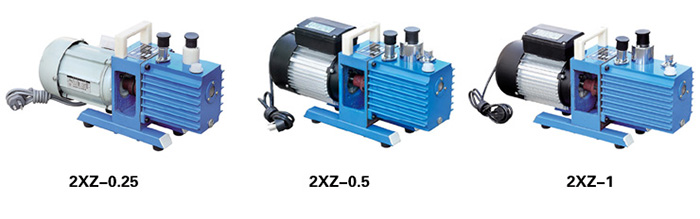

參數/型号		2XZ-0.25	2XZ-0.5	2XZ-1
抽氣速率 m³/h(L/S)	50HZ	0.9（0.25）	1.8（0.5）	3.6（1）
抽氣速率 m³/h(L/S)	60HZ	1.1（0.3）	2.1（0.6）	4.3（1.2）
極限壓力（Pa）	分壓力	≤6×10^-¹	≤6×10^-²	≤6×10^-²
極限壓力（Pa）	全壓力	≤6.5	≤1.33	≤1.33
轉速（r/min）	50HZ	1400	1400	1400
轉速（r/min）	60HZ	1720	1720	1720
電機功率		0.12	0.18	0.25
電源電壓（V)）		220	220/380	220/380
進氣口口徑（外徑）		φ15	φ20	φ20
噪音（dBA）		63	65	65
容油量（L）		0.5	0.6	0.7
外形尺寸		403×130×240	447×168×260	469×168×260
重量（Kg）毛重/淨重		16/15	17/16	18/17

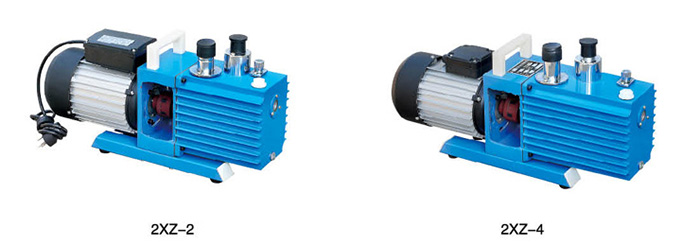

參數/型号		2XZ-2	2XZ-4
抽氣速率 m³/h(L/S)	50HZ	7.2（2）	14.4（4）
抽氣速率 m³/h(L/S)	60HZ	8.6（2.4）	17.2（4.8）
極限壓力（Pa）	分壓力	≤6×10^-²	≤6×10^-²
極限壓力（Pa）	全壓力	≤1.33	≤1.33
轉速（r/min）	50HZ	1400	1400
轉速（r/min）	60HZ	1720	1720
電機功率		0.37	0.55
電源電壓（V)）		220/380	220/380
進氣口口徑（外徑）		φ30	φ30
噪音（dBA）		68	68
容油量（L）		1	1.2
外形尺寸		514×168×282	565×168×282
重量（Kg）毛重/淨重		22/20	24/22

相關技術文章

相關産品

型号:2XZ系列

名稱:直聯旋片式真空泵

根據需求,選擇适合的真空泵.
1.抽氣速率
2.極限真空度.
3.是否耐腐蝕,防爆.
4.以及您這台泵,配置的用途,和什麼設備配套.

型号	名稱	抽氣速度 L/min	極限真空度	備注
2XZ-0.25單相	直聯旋片式真空泵	0.25L/s	≤6×10-1pa	如果對大氣進行抽壓, 必須在3分鍾以内,不然會損壞設備
2XZ-0.5單相	直聯旋片式真空泵	0.5L/s	≤6×10-2pa	如果對大氣進行抽壓, 必須在3分鍾以内,不然會損壞設備
2XZ-1單相	直聯旋片式真空泵	1L/s	≤6×10-2pa	如果對大氣進行抽壓, 必須在3分鍾以内,不然會損壞設備
2XZ-2單相	直聯旋片式真空泵	2L/s	≤6×10-2pa	如果對大氣進行抽壓, 必須在3分鍾以内,不然會損壞設備
2XZ-2三相	直聯旋片式真空泵	2L/s	≤6×10-2pa	如果對大氣進行抽壓, 必須在3分鍾以内,不然會損壞設備
2XZ-4單相	直聯旋片式真空泵	4L/s	≤6×10-2pa	如果對大氣進行抽壓, 必須在3分鍾以内,不然會損壞設備.

型号:2XZ-C系列

名稱:直聯旋片式真空泵

根據需求,選擇适合的真空泵.
1.抽氣速率
2.極限真空度.
3.是否耐腐蝕,防爆.
4.以及您這台泵,配置的用途,和什麼設備配套.

型号	名稱	抽氣速度 L/min	極限真空度	備注
2XZ-2C單相	直聯旋片式真空泵	2L/s	≤4×10-2pa	多一個小油泵, 可以持續抽大氣壓而不會損壞.
2XZ-4C單相	直聯旋片式真空泵	4L/s	≤4×10-2pa	多一個小油泵, 可以持續抽大氣壓而不會損壞.
2XZ-4C三相	直聯旋片式真空泵	4L/s	≤4×10-2pa	多一個小油泵, 可以持續抽大氣壓而不會損壞.
2XZ-6C單相	直聯旋片式真空泵	6L/s	≤4×10-2pa	多一個小油泵, 可以持續抽大氣壓而不會損壞.
2XZ-6C三相	直聯旋片式真空泵	6L/s	≤4×10-2pa	多一個小油泵, 可以持續抽大氣壓而不會損壞.
2XZ-8C三相	直聯旋片式真空泵	8L/s	≤4×10-2pa	多一個小油泵, 可以持續抽大氣壓而不會損壞.

型号:2X-A系列

名稱:皮帶式真空泵

根據需求,選擇适合的真空泵.
1.抽氣速率
2.極限真空度.
3.是否耐腐蝕,防爆.
4.以及您這台泵,配置的用途,和什麼設備配套.

型号	名稱	抽氣速度 L/min	極限真空度	備注
2X-4A單相	皮帶式真空泵	4L/s	6×10ˉ²pa
2X-4A三相	皮帶式真空泵	4L/s	6×10ˉ²pa
2X-8A三相	皮帶式真空泵	8L/s	6×10ˉ²pa
2X-15A三相	皮帶式真空泵	15L/s	6×10ˉ²pa
2X-30A三相	皮帶式真空泵	30L/s	6×10ˉ²pa
2X-70A三相	皮帶式真空泵	70L/s	6×10ˉ²pa

型号:2XZF系列

名稱:防爆旋片式真空泵

根據需求,選擇适合的真空泵.
1.抽氣速率
2.極限真空度.
3.是否耐腐蝕,防爆.
4.以及您這台泵,配置的用途,和什麼設備配套.

型号	名稱	抽氣速度 L/min	極限真空度	備注
2XZF-0.5三相	防爆旋片式真空泵	0.5L/s	6×10ˉ¹pa	防爆
2XZF-1三相	防爆旋片式真空泵	1L/s	6×10ˉ²pa	防爆
2XZF-2三相	防爆旋片式真空泵	2L/s	6×10ˉ²pa	防爆
2XZF-4三相	防爆旋片式真空泵	4L/s	6×10ˉ²pa	防爆
2XZF-6C三相	防爆旋片式真空泵	6L/s	6×10ˉ²pa	防爆
2XZF-8C三相	防爆旋片式真空泵	8L/s	6×10ˉ²pa	防爆

型号:WX系列

名稱:無油旋片式真空泵

根據需求,選擇适合的真空泵.
1.抽氣速率
2.極限真空度.
3.是否耐腐蝕,防爆.
4.以及您這台泵,配置的用途,和什麼設備配套.

型号	名稱	抽氣速度 L/min	極限真空度	備注
WX-0.5單相	無油旋片式真空泵	0.5L/s	≤6×10-2mpa
WX-1單相	無油旋片式真空泵	1L/s	≤6×10-2mpa
WX-2單相	無油旋片式真空泵	2L/s	≤6×10-2mpa
WX-4三相	無油旋片式真空泵	4L/s	≤6×10-2mpa
WX-8三相	無油旋片式真空泵	8L/s	≤6×10-2mpa

型号:WXF系列

名稱:無油防爆真空泵

根據需求,選擇适合的真空泵.
1.抽氣速率
2.極限真空度.
3.是否耐腐蝕,防爆.
4.以及您這台泵,配置的用途,和什麼設備配套.

型号	名稱	抽氣速度 L/min	極限真空度	備注
WXF-1三相	無油防爆真空泵	1L/s	2×10ˉ²mpa	防爆
WXF-2三相	無油防爆真空泵	2L/s	2×10ˉ²mpa	防爆
WXF-4三相	無油防爆真空泵	4L/s	2×10ˉ²mpa	防爆
WXF-8三相	無油防爆真空泵	8L/s	2×10ˉ²mpa	防爆

型号:SHZ系列

名稱:循環水真空泵

根據需求,選擇适合的真空泵.
1.抽氣速率
2.極限真空度.
3.是否耐腐蝕,防爆.
4.以及您這台泵,配置的用途,和什麼設備配套.

型号	名稱	抽氣速度 L/min	極限真空度	備注
SHZ-III工程塑料	循環水真空泵	60L/min	0.098mpa	抽氣頭數:2
SHZ-IIIB不鏽鋼	循環水真空泵	60L/min	0.098mpa	抽氣頭數:2
SHZ-2IIIB不鏽鋼	循環水真空泵	60L/min	0.098mpa	抽氣頭數:4
SHZ-95工程塑料	循環水真空泵	80L/min	0.098mpa	抽氣頭數:5
SHZ-95A不鏽鋼	循環水真空泵	80L/min	0.098mpa	抽氣頭數:5

型号:GM系列

名稱:隔膜真空泵

根據需求,選擇适合的真空泵.
1.抽氣速率
2.極限真空度.
3.是否耐腐蝕,防爆.
4.以及您這台泵,配置的用途,和什麼設備配套.

型号	名稱	抽氣速度 (L/Min)	極限真空度	泵體數	備注
GM-0.20	隔膜真空泵	12	≥0.075Mpa 250mbar	1	正負壓兩用
GM-0.33A	隔膜真空泵	20	≥0.08Mpa 200mbar	1
GM-0.33B	隔膜真空泵	20	≥0.095Mpa 50mbar	2
GM-0.5A	隔膜真空泵	30	≥0.08Mpa 200mbar	1	正負壓兩用
GM-0.5B	隔膜真空泵	30	≥0.08Mpa 200mbar	2
GM-1.0A	隔膜真空泵	60	≥0.08Mpa 200mbar	2	正負壓兩用
