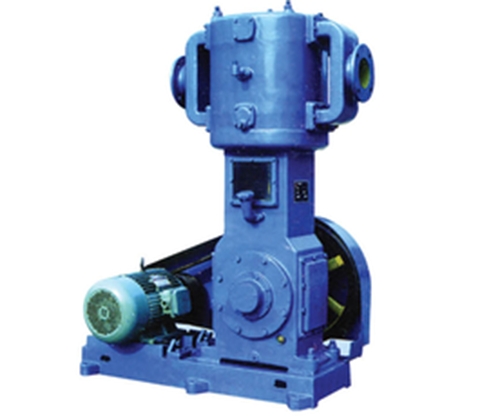

WL.WLW系列
立式無油往複真空泵

型号:

WL.WLW系列

查看同類

名稱:立式無油往複真空泵
這款是往複真空泵改良型,優點如下:
1.占地面積小了,節能10-15%.
2.活塞,連杆等運動部件磨損減小.
3.wl系列是有油的,wlw系列是無油真空泵.
抽氣速率,50-1200升/秒
極限壓力,2600pa
轉速,355-200
進排氣管徑,75-300mm
電機功率,4-90千瓦

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

新型WL/WLW系列立式往複式真空泵，是原W型卧式真空泵的更新換代産品，與W型泵相比具有以下特點：

·由于氣閥布置在汽缸蓋頸上（W型是布置在汽缸上），因而增加了氣缸冷卻水的面積，減小了功率消耗，節能10-15%，占地面積減小1/2；

·改善了卧式泵活塞因自重下垂磨損不均勻币缺點，使活塞、連杆等運動部件磨損減小；

·WL系列立式往複爲有油型，WLW系列立式往複泵爲無油型。

技術參數

型号	WL-50 WLW-50	WL-100 WLW-100	WL-200A WLW-200A
抽氣速率(L/s)	50	100	200
極限壓力(Pa)	2600	2600	2600
轉速(r/min)	355	350	300
進排氣管徑	75	100	125
進排水管徑	G1/2"	G1/2"	G1/2"
電機功率(kW)	4	7.5	18.5
電機型号	Y132M1-6	Y160M-6	Y200L₁-6
整機重量	500	820	1400

型号	WL-300 WLW-300	WL-600 WLW-600	WL-1200 WLW-1200
抽氣速率(L/s)	300	600	1200
極限壓力(Pa)	2600	2600	2600
轉速(r/min)	300	320	200
進排氣管徑	150	175	300
進排水管徑	G1/2"	G3/4"	G3/4"
電機功率(kW)	30	45	90
電機型号	Y200L-6	Y280S-6	Y315M₁-6
整機重量	2000	2800	4000
