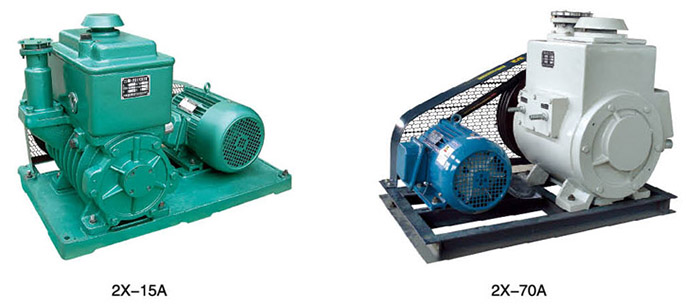

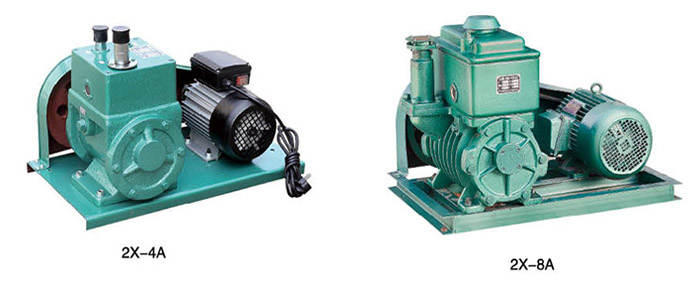

2X-A系列
皮帶旋片式真空泵

型号:

2X-A系列

查看同類

名稱:皮帶旋片式真空泵
這個泵可以單獨使用,也可以配合增壓泵使用.(環境惡劣,粉塵大時可以用這個皮帶真空泵)
抽氣速率4-100升每秒.
極限壓力,6*10-2
轉速,320-450/分鍾
進氣口徑,25-90mm

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:123@shjingmi.com

留言咨詢

該系列泵是用來對密封容器抽除氣體的基本設備。它可單獨使用，也可作爲增壓泵、羅茨泵、氣體循環冷卻羅茨泵、油擴散泵、分子泵的前級泵、維持泵、钛泵的預抽泵。可供真空鍍膜、真空熱處理、真空冶煉、電子管、燈泡、制冷、化工、包裝、吸塑成形、醫療衛生和實驗室等真空作業、真空幹燥、真空過濾等工藝中。

産品特點

·此泵可在5－40ºC範圍内和進口壓強＜1330Pa的條件下，允許長期連續工作；

·設有氣鎮閥，可抽除少量水蒸汽，延長泵油使用時間（除2X—4A外）；

·霓虹燈制造專用真空泵；

·一泵多吸頭作業，可節約用電。

技術參數

參數/型号		2X-4A	2X-8A	2X-15A	備注
抽氣速率（L/s）		4	8	15
極限壓力（Pa）	分壓力	≤6×10^-2	≤6×10^-2	≤6×10^-2	a
極限壓力（Pa）	全壓力	≤1	≤1	≤1	b
電動機功率		0.55	1.1	2.2
轉速（r/min）		450	320	320
溫度（ºC）		≤40ºC
噪音（dBA）		≤75	≤78	≤80
進氣口徑		25	40	40
用油量（L）		1	1.5	2
外形尺寸		540×335×380	790×430×540	790×530×540
适用電磁壓差閥		DYC-Q25	DYC-Q40	DYC-Q40
冷卻水量（L/mm）		―	―	―	C
毛重/淨重（Kg）		55/50	158/148	202/190

參數/型号		2X-30A	2X-70A	2X-100A	備注
抽氣速率（L/s）		30	70	100
極限壓力（Pa）	分壓力	≤6×10^-2	≤6×10^-2	≤6×10^-2	a
極限壓力（Pa）	全壓力	≤1	≤1	≤1	b
電動機功率		3	5.5	7.5
轉速（r/min）		450	420	360
溫度（ºC）		≤40ºC
噪音（dBA）		≤82	≤86	≤90
進氣口徑		65	80	90
用油量（L）		3	4.2	5
外形尺寸		780×500×560	910×650×700	113×740×690
适用電磁壓差閥		DYC-Q65	DYC-Q80	DYC-Q100
冷卻水量（L/mm）		71	72	72	C
毛重/淨重（Kg）		230/216	338/320	400/370

a. 用座式壓縮式水銀真空計在泵進氣口處測；

b. 用熱偶計，電阻計等全壓強計測試；

c. 進出水管口G3/8〞。
